Рама устанавливается и фиксируется на монтажной плите машины 1. На опорах рамы установлен поворотный кронштейн 2, который имеет два фиксированных положения, на правую или на левую стороны, для работы с правой или левой стороны соответственно. При изменении места положения стрелы, необходимо переключить направление вращения моющей головки. Эта операция производится при помощи крана реверса.

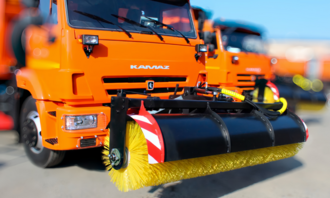

Стрела щётки состоит из двух балок подъема 3 и круглой 5. Стрела обеспечивает точную установку щетки 10 в нужном положении. Стрела и балка поворотная 8 связаны между собой через корпус малый 6. Разворот балки поворотной осуществляется посредством гидроцилиндра поворота 7. Щетка 10 установлена на кронштейне гидромотора 9. Кронштейн гидромотора центрируется пальцем ∅30. Гидромотор 12 передает крутящий момент через консольный вал на щетку.

В состав щетки входят щёточные кольца в количестве 16 шт., наружный диаметр которых 800 мм. Перед и после щетки установлены две нержавеющие штанги с форсунками 11 водяной системы. Вода в них подается под давлением 10-20 бар. Распыление воды осуществляется через форсунки высокого давления.
Щётка позволяет производить мойку поверхности на высоте до 1,7 м. Она устанавливается на дорожные машины, оснащенные плитой монтажной. Гидроцилиндры подъёма и поворота обеспечивают установку моющей головки в рабочее положение.
​

1 – плита монтажная; 2 – плита поворотная; 3 – балка подъема, место расположения инвентарного номера; 4 – гидроцилиндр подъема; 5 – каркас круглая; 6 – корпус малый; 7 – гидроцилиндр поворота; 8 – балка поворота; 9 – пластина гидромотора; 10 – щетка; 11 – штанга с форсунками; 12 - гидромотор
