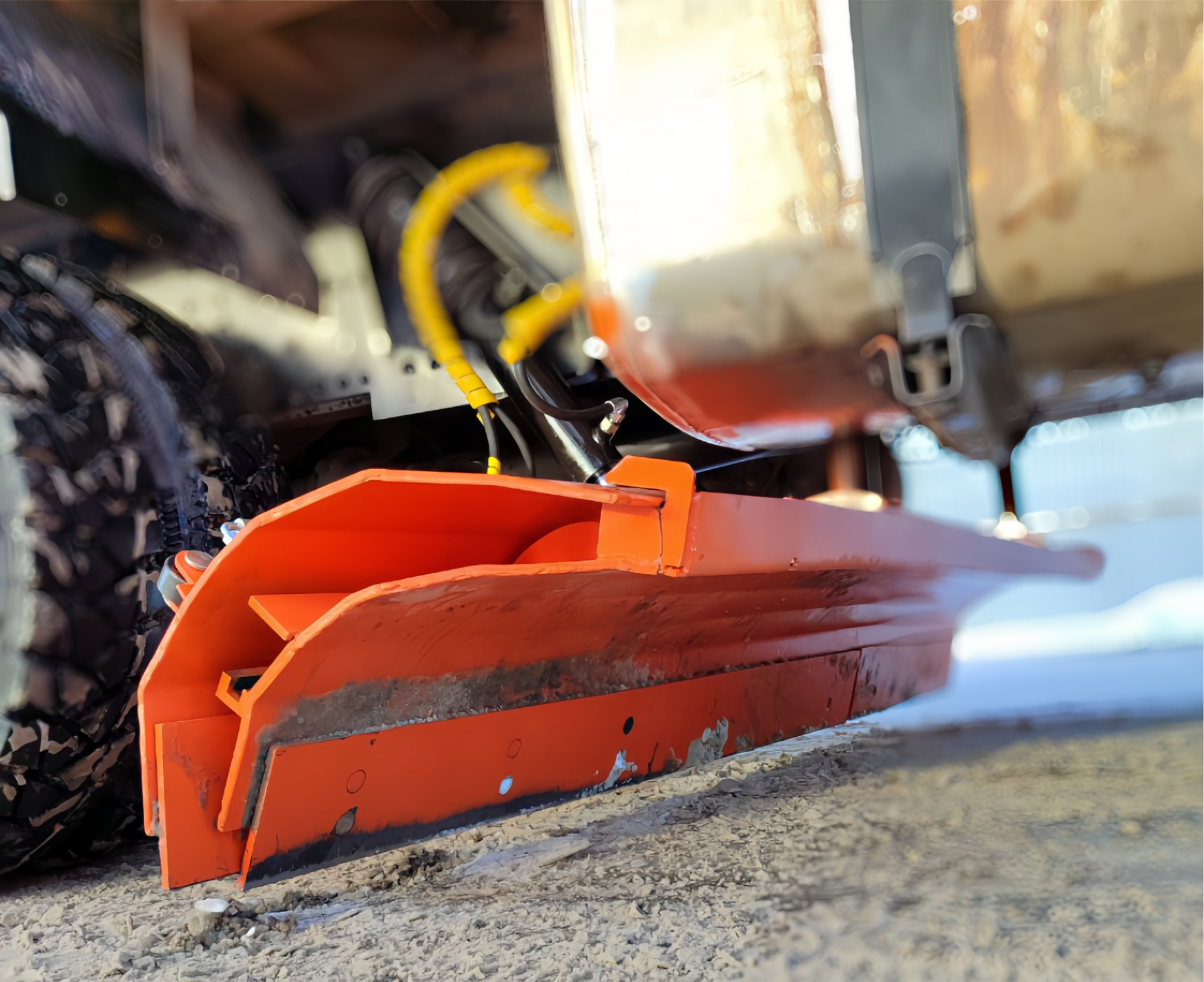

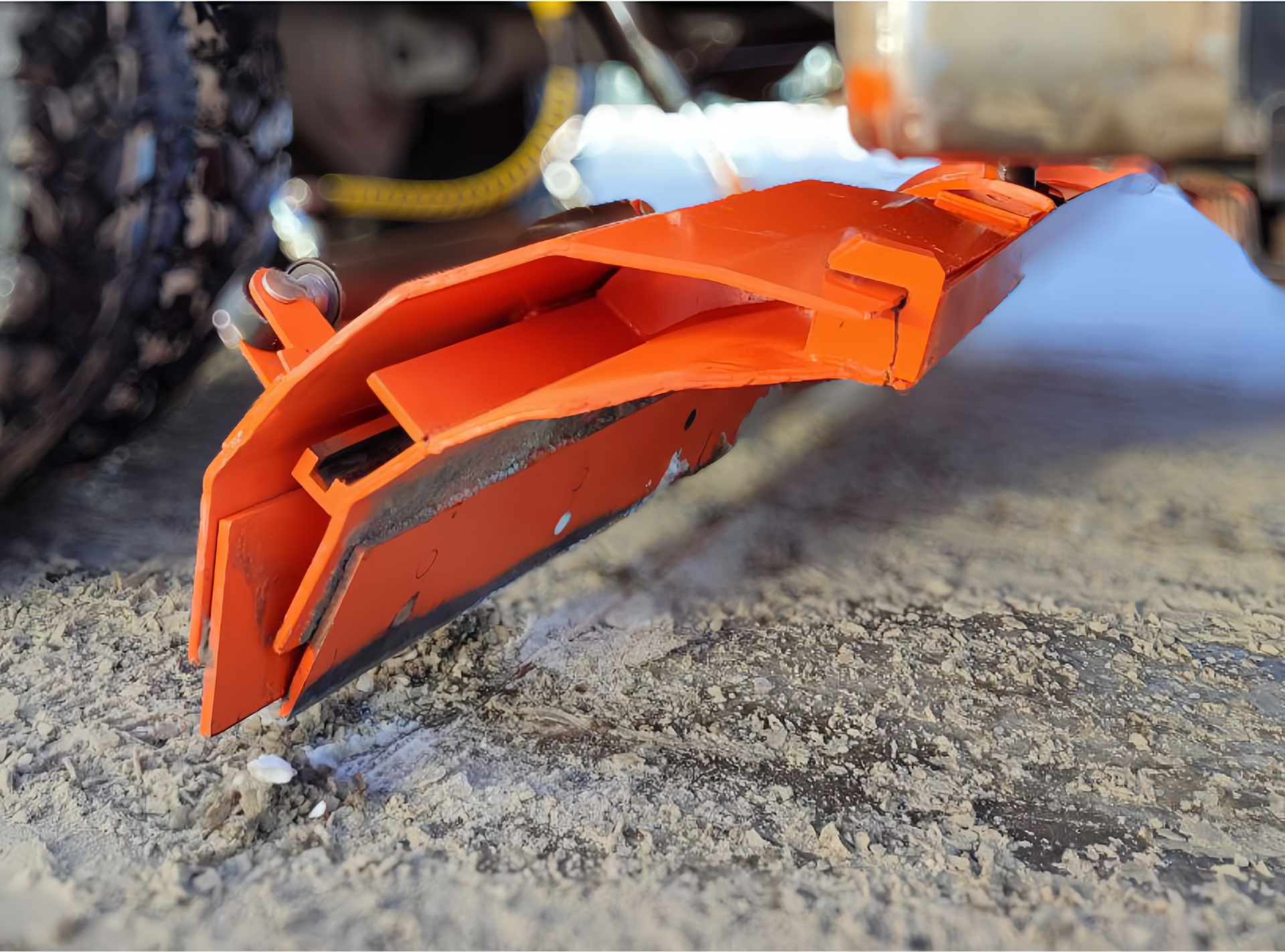

Автогрейдерный неповоротный отвал АГОН-3.3 в зимний период предназначен для удаления снега и наледи, а в летний — для планирования грунтовых дорог.

Отвал устанавливается под раму грузового автомобиля. Ширина его работы может изменяться от 2,8 до 3,3 метров за счет выдвижного крыла в правую сторону.

АГОН-3.3 изготавливается методом гибки из двойного листа легированной стали, что придает ему особую прочность, а форма крыла обеспечивает высокую эффективность при его работе. Конструкцией предусмотрена пружина гидроподжима отвала к дорожному полотну, которая регулирует давление режущей кромки, и в тоже время выполняет защитную функцию при наезде на препятствие.

Комплектуется отвал универсальным ножом из специальной износостойкой стали, зубчатая кромка позволяет легко врезаться в плотно слежавшийся снег и наледь. Так же есть возможность приобретения ножа с ровной кромкой, которая подходит для планировочных работ.

Управление отвалом полностью осуществляется из кабины автомобиля при помощи специализированного многофункционального пульта.

Отвал неповоротный автогрейдерный с выдвижным крылом АГОН-3.3 предназначен для использования в зимний период для очистки дорог от снежного наката и наледи; в летний период – для планирования грунтовых дорог. Использование отвала для других целей считается несоответствующим назначению.

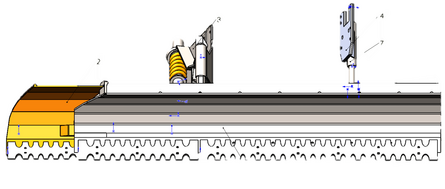

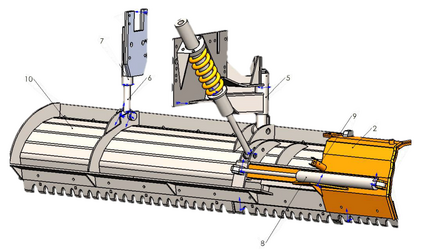

Грейдерный отвал АГОН 3.3 представлен на рисунках 1 и 2.

1 – лист отвала; 2 – крыло выдвижное; 3 – кронштейн правый в сборе; 4 – кронштейн
левый в сборе; 5 – регулирующее устройство правого кронштейна; 6 – регулирующее устройство левого кронштейна; 7 – гидроцилиндр подъема; 8 – гидроцилиндр выдвижного крыла; 9 – фиксатор выдвижного крыла; 10 – место расположения инвентарного номера


Автогрейдерный отвал соединяется с помощью осей с корпусами регулирующих устройств 5, 6. Гидроцилиндр подъёма отвала 7 с помощью оси соединяется с основным отвалом 1. На основной отвал 1 устанавливается выдвижное крыло 2 и гидроцилиндр 8 для его перемещения. Кронштейны 3, 4 с гидроцилиндром подъёма 7 и корпусами регулирующих устройств 5, 6 устанавливаются на левый и правый лонжерон автомобиля, и крепятся к раме болтами М16.
