Навесное пескоразбрасывающее оборудование ПР 5/7/9/10/12/14/16
Основные характеристики
Агрегатирование
шасси, кузов самосвала
Объём бункера, м³
от 2,0 до 16,0
Технические характеристики пескоразбрасывателей ПР

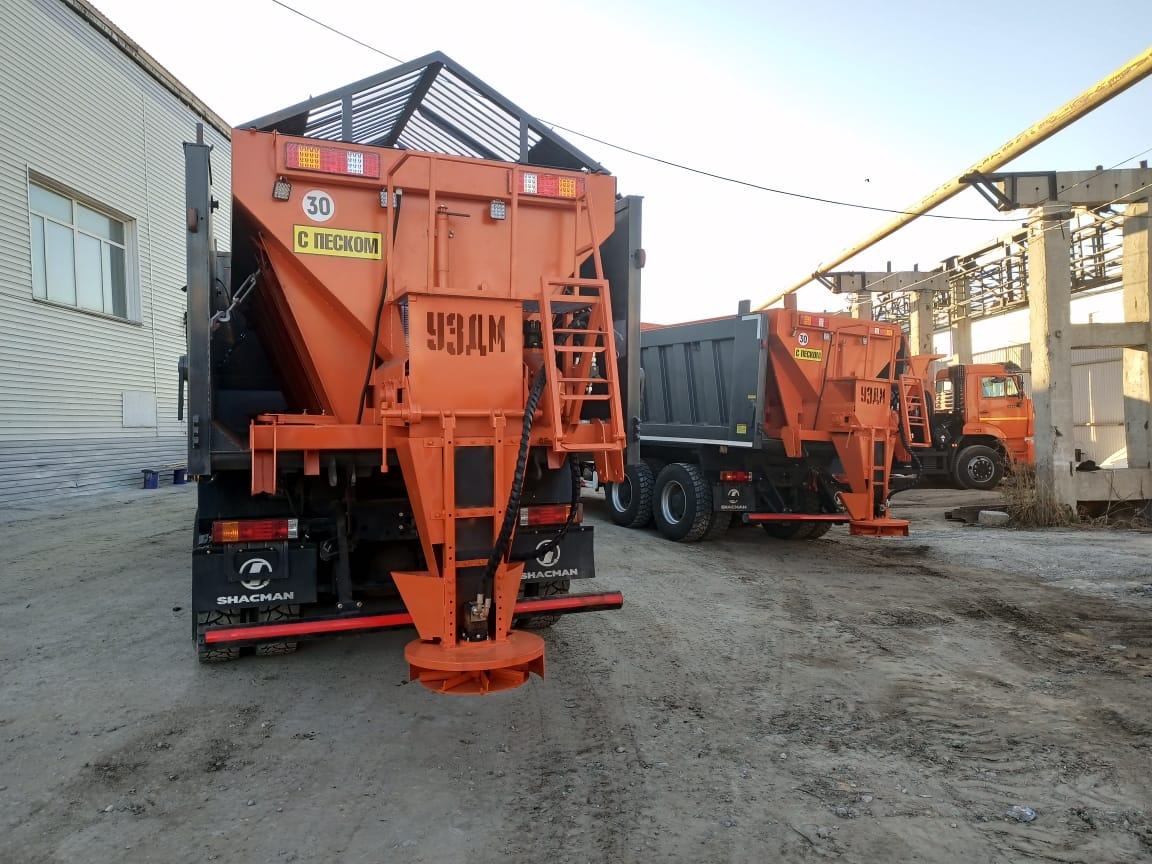

Пескоразбрасывающее оборудование ПР предназначено для установки в кузов или на шасси автомобилей и применяется для обработки проезжей части противогололедными материалами в зимний период с целью удаления обледенения с поверхности дорог.
Устройство ПР представлено на рисунке 1
Для хранения съемного пескоразбрасывателя опционально используется специальный надрамник, скомплектованный со съёмными опорами хранения.
Одновременно, с вышеуказанным, доступны опциональные комплектации рассеивающих решеток из прутка и полосы, подшипниковых узлов на вращающихся механизмах системы подачи материала, вибратор бункера (защита от возможного зависания липкого или замерзшего материала на бортах).
Система обогрева бункера выхлопными газами базового ТС снижает ресурс работы двигателя в 2,5 раза.
Пескоразбрасывающее оборудование так же может быть оснащено опцией смачивания реагента. При использовании чистой соли, она непосредственно при вылете с лопатки смачивается реагентом для уменьшения времени реакции. Система смачивания представляет собой полимерные емкости, в которые заливается жидкий реагент. Емкости соединены между собой параллельно гибкими шлангами. Количество емкостей зависит от типа применяемого ПР. Жидкий реагент из емкостей через фильтр попадает в насос, который подает реагент в форсунку, расположенную у места вылета соли или гранул.
Допускается доработка оборудования системой асимметричной подачи (система ассиметрии) , для чего устанавливается гидроцилиндр поворота разбрасывателя.
Устройство ПР представлено на рисунке 1
Для хранения съемного пескоразбрасывателя опционально используется специальный надрамник, скомплектованный со съёмными опорами хранения.
Одновременно, с вышеуказанным, доступны опциональные комплектации рассеивающих решеток из прутка и полосы, подшипниковых узлов на вращающихся механизмах системы подачи материала, вибратор бункера (защита от возможного зависания липкого или замерзшего материала на бортах).
Система обогрева бункера выхлопными газами базового ТС снижает ресурс работы двигателя в 2,5 раза.
Пескоразбрасывающее оборудование так же может быть оснащено опцией смачивания реагента. При использовании чистой соли, она непосредственно при вылете с лопатки смачивается реагентом для уменьшения времени реакции. Система смачивания представляет собой полимерные емкости, в которые заливается жидкий реагент. Емкости соединены между собой параллельно гибкими шлангами. Количество емкостей зависит от типа применяемого ПР. Жидкий реагент из емкостей через фильтр попадает в насос, который подает реагент в форсунку, расположенную у места вылета соли или гранул.
Допускается доработка оборудования системой асимметричной подачи (система ассиметрии) , для чего устанавливается гидроцилиндр поворота разбрасывателя.
Рис. 1. Устройство ПР:
1 – бункер; 2 – конвейер; 3 – решетка бункера; 4 – разбрасыватель без асимметрии; 5 – шибер бункера; 6 – гидромотор системы подачи материала; 7 – редуктор системы подачи материала; 8 – гидромотор системы распределения материала; 9 – рама, место расположения инвентарного номера

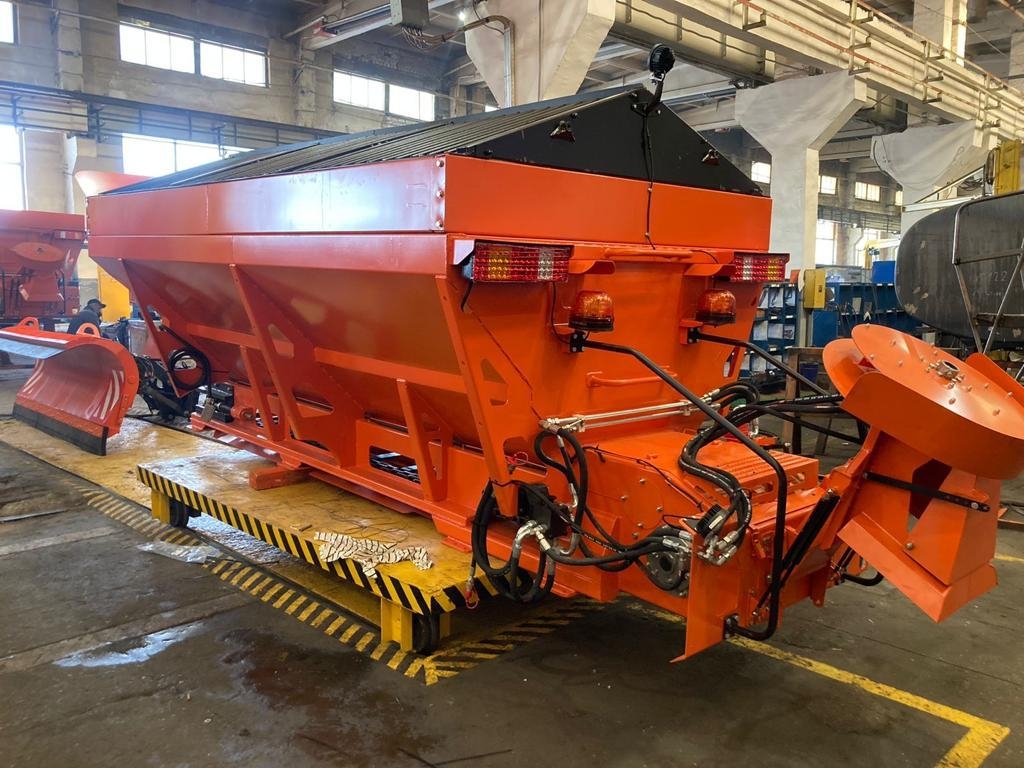

Оборудование состоит из бункера 1 с бортами из листового металла, разбрасывателя 2 ‒ узла распределения с конической тарелкой диаметром 650 мм и 8−ю лопатками, рассеивающей решетки 3, системы подачи материала 4 ‒ конвейера, состоящего из замкнутой тяговой цепи Р2-80-290 со скребками, приводного вала со звездочками и натяжного устройства, опционально дополняемого подшипником. Шибер 5 регулирует уровень подачи материала. Так же в состав оборудований входят гидромотор системы подачи материала 6 в сборе с редуктором 7 и гидромотор системы распределения материала 8, осуществляющего вращение тарелки распределителя.
Основные характеристики
Объём бункера ПГМ, м³
5,0-16,0
Ширина оборудования в транспортном положении, мм
2 120
Высота оборудования в транспортном положении, мм
1 750 ... 2 300
Длина оборудования в транспортном положении, мм
4 000 ... 6 500
Плотность посыпки, г/м²
10-500
Производительность, м²/ч
до 40 000
Рабочая скорость, км/ч
до 40
Транспортная скорость, км/ч
до 60
Ширина обрабатываемой полосы, м
4,0-10,0
Бункер
Конструкция бункера
В поперечном сечении форма трапеции
Толщина стенки бункера, мм
4,0
Толщина металла основных ребер жесткости бункера, мм
4,0
Толщина металла угловых ребер жесткости, мм
5,0
Несущая конструкция
Y-швеллер

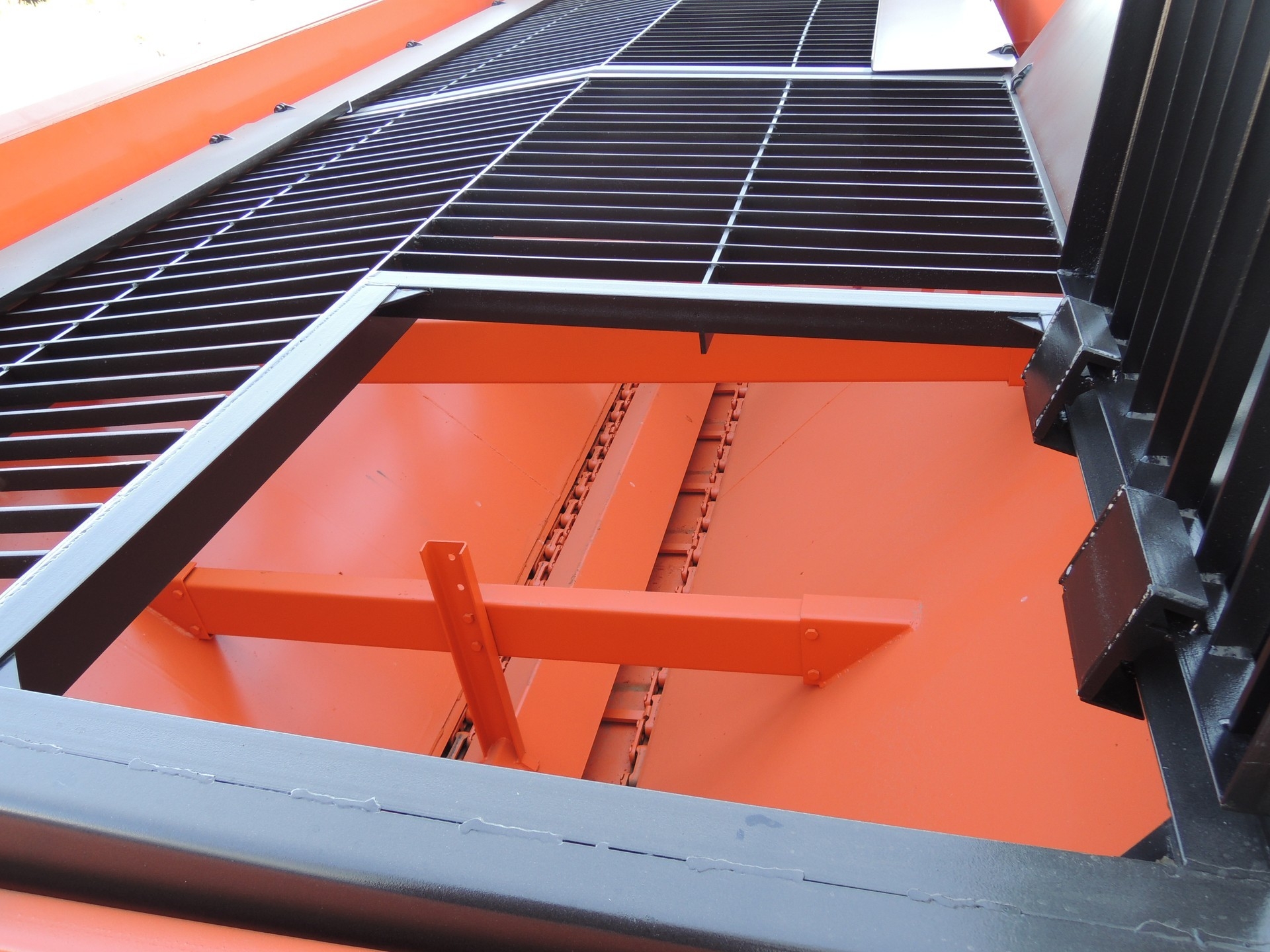

Просеивающая решетка
Из полосы толщиной 6мм, шириной 30мм. С открывающимся люком.
Механическая часть

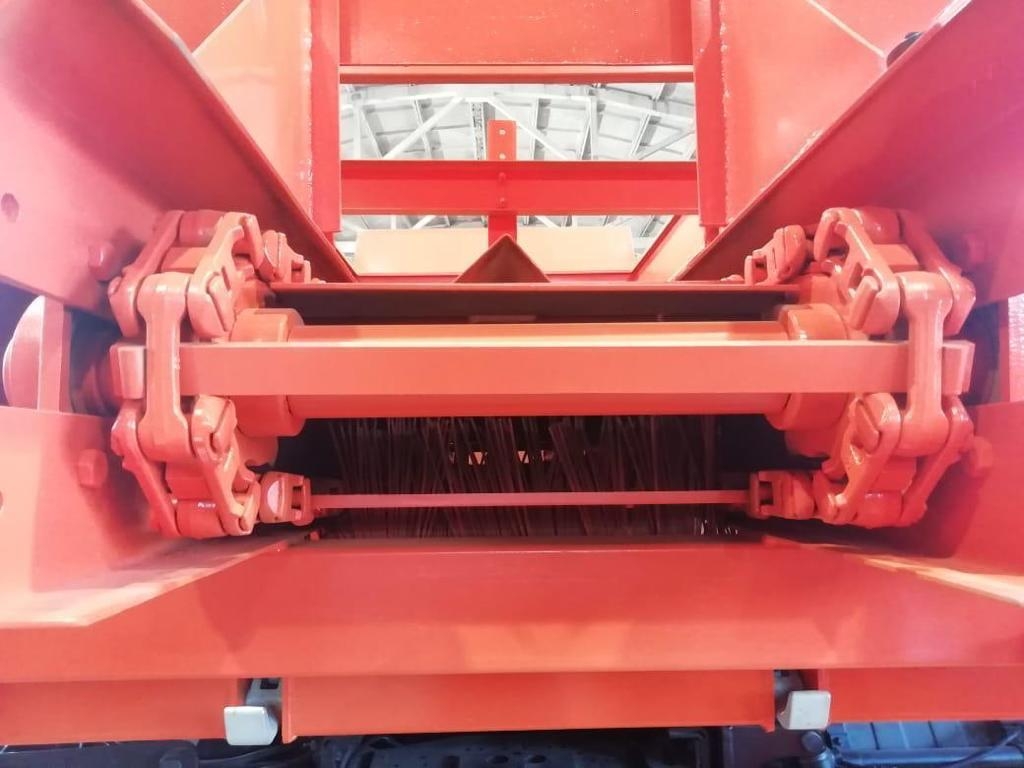

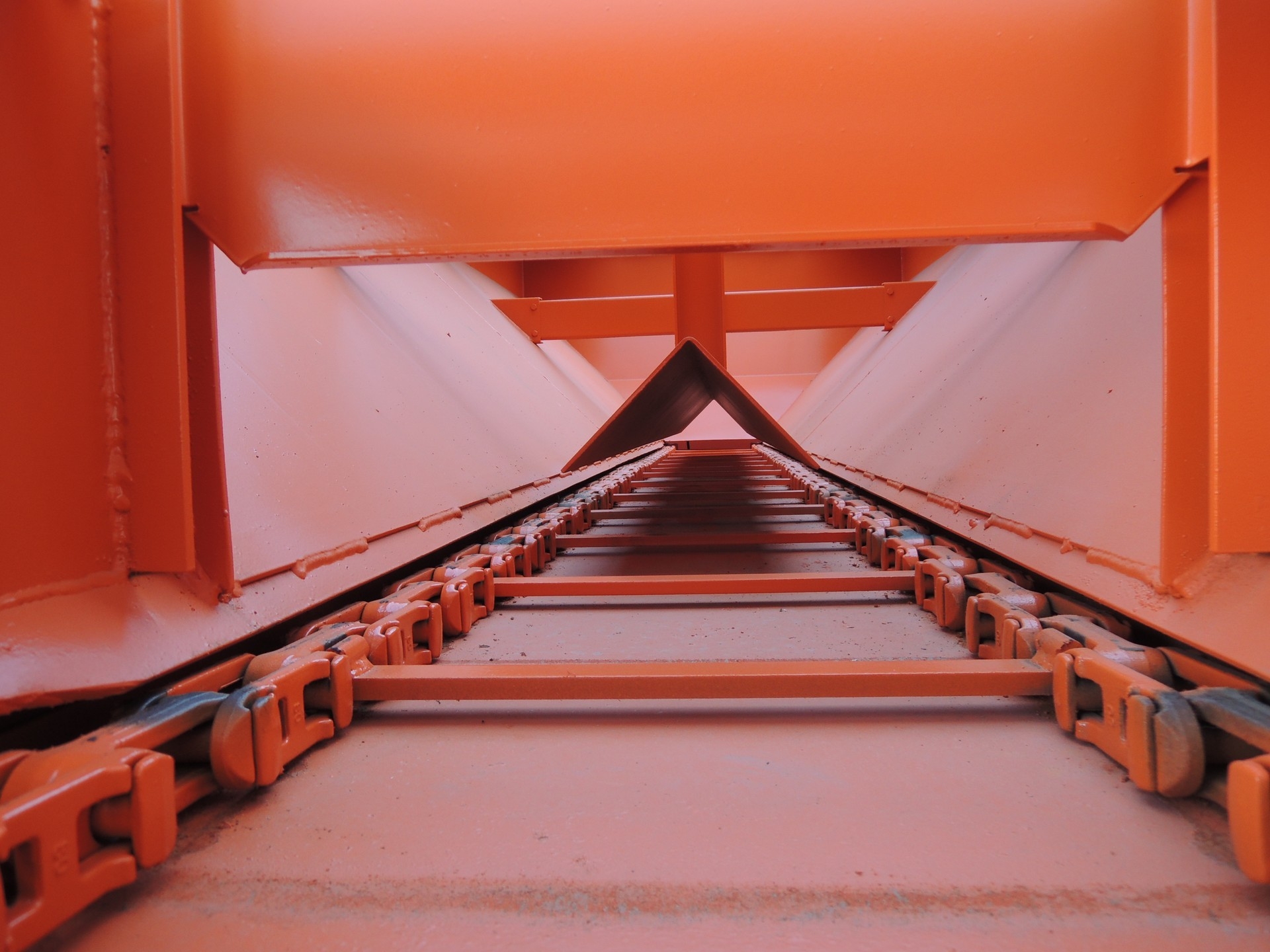

Тип транспортера
двухрядный, скребковый
Цепь транспортера
Тяговая, легко разборная с повышенным разрывным усилием
Количество скребков, шт.
55
Защита цепи транспортера
Козырек-рассекатель
Валы транспортера
Из высококачественной легированной стали 40X

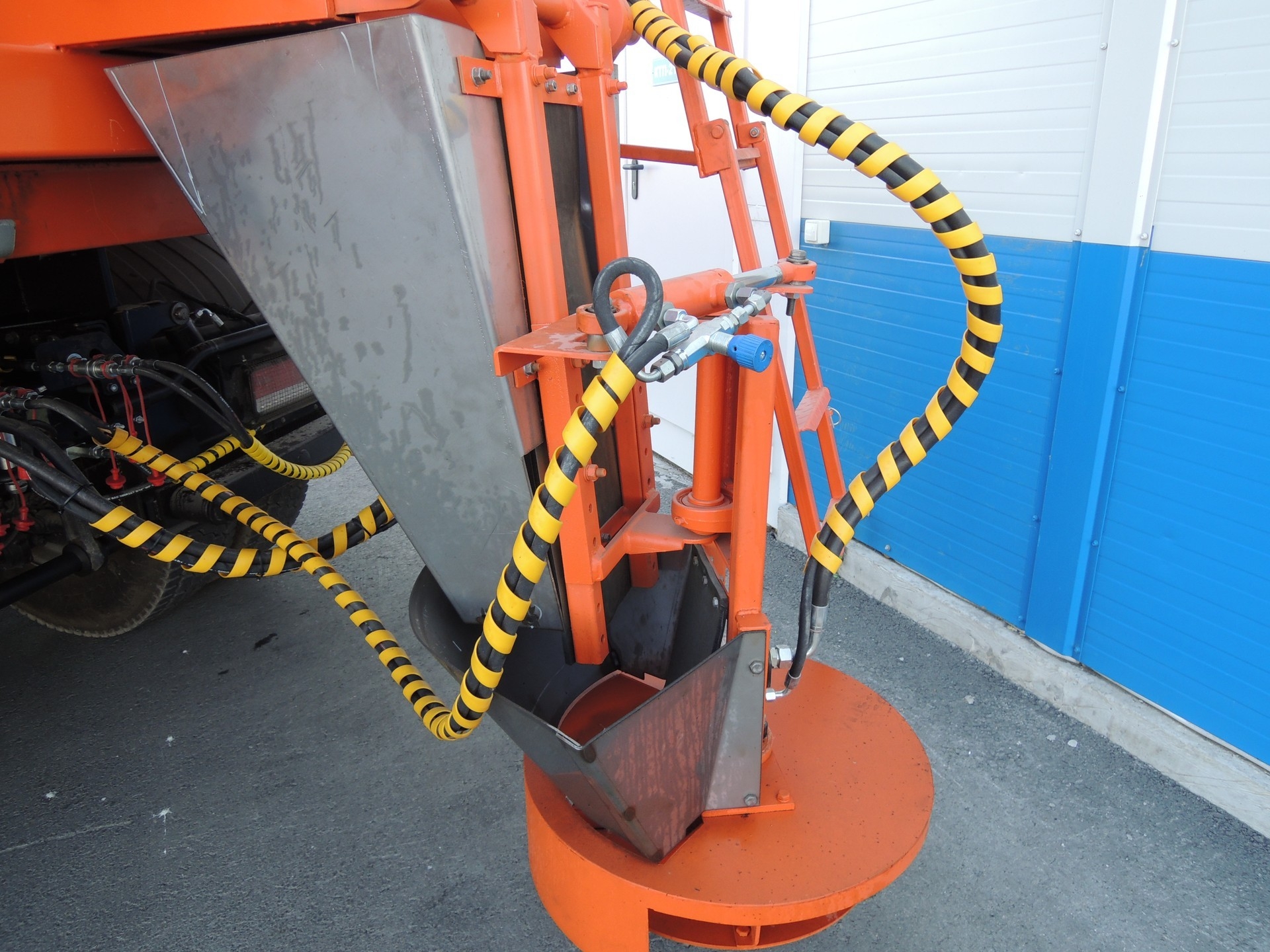

Диск разбрасывателя
Выполнен из нержавеющей стали 6мм.
Диаметр диска разбрасывателя, мм
580
Количество лопаток диска разбрасывателя, шт.
6
Гидравлическая часть
Привод оборудования
гидравлический
Цепь транспортера

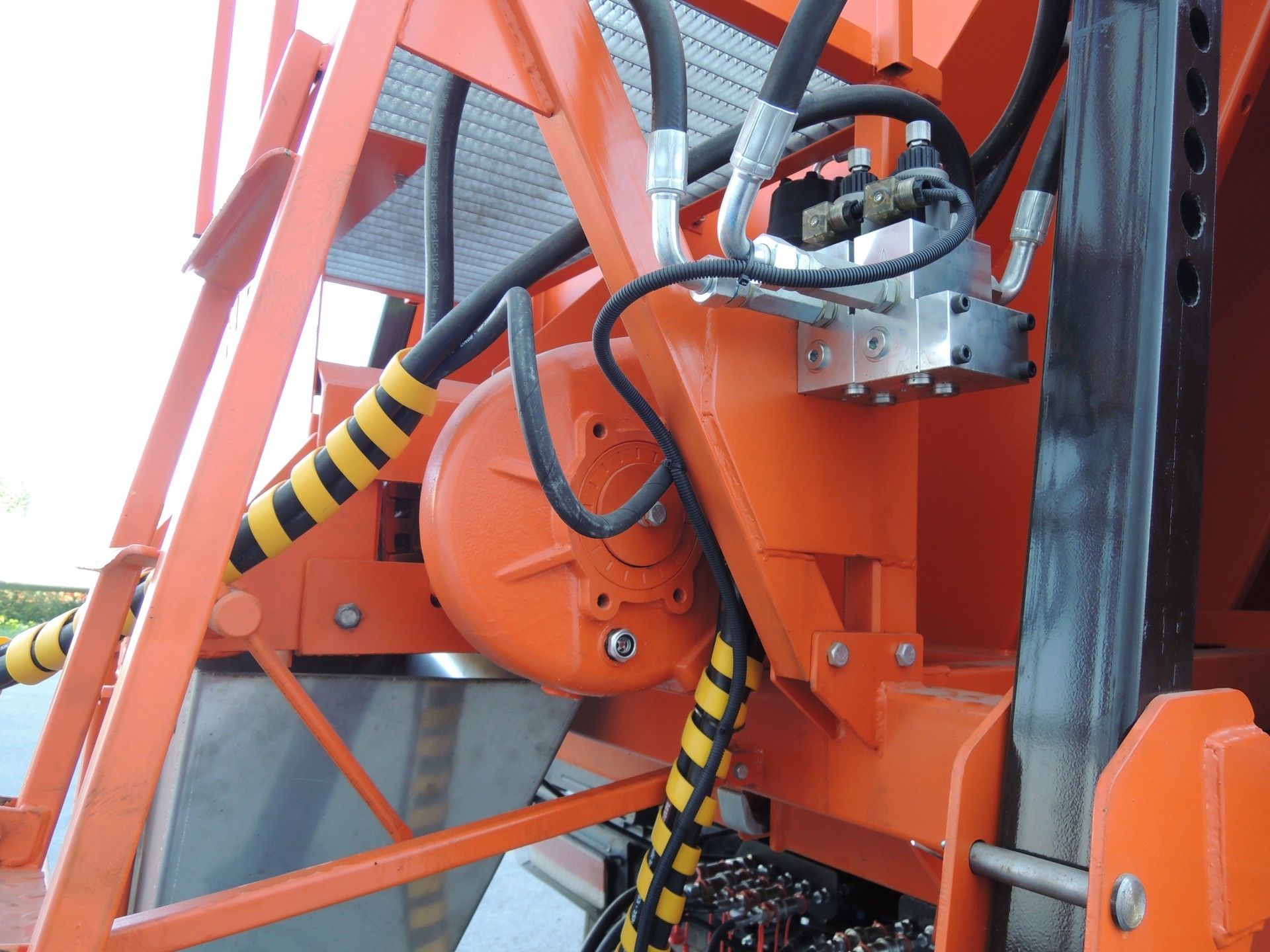

Редуктор RT-500, приводом которого является гидромотор MR-160
Привод диска разбрасывателя
Гидромотор MS-80
Минимальный объем гидробака, л
120
Гидрораспределитель
Работа оборудования поочерёдная (без дополнительных гидролиний).
Управление, электрооборудование, светотехника
Управление оборудованием
Пультом из кабины водителя
Система аварийного отключения гидросистемы
Имеется (датчики давления и аварийные клапаны)
Регулировка ширины и плотности посыпки
Бесступенчатая, при помощи двух регуляторов расхода

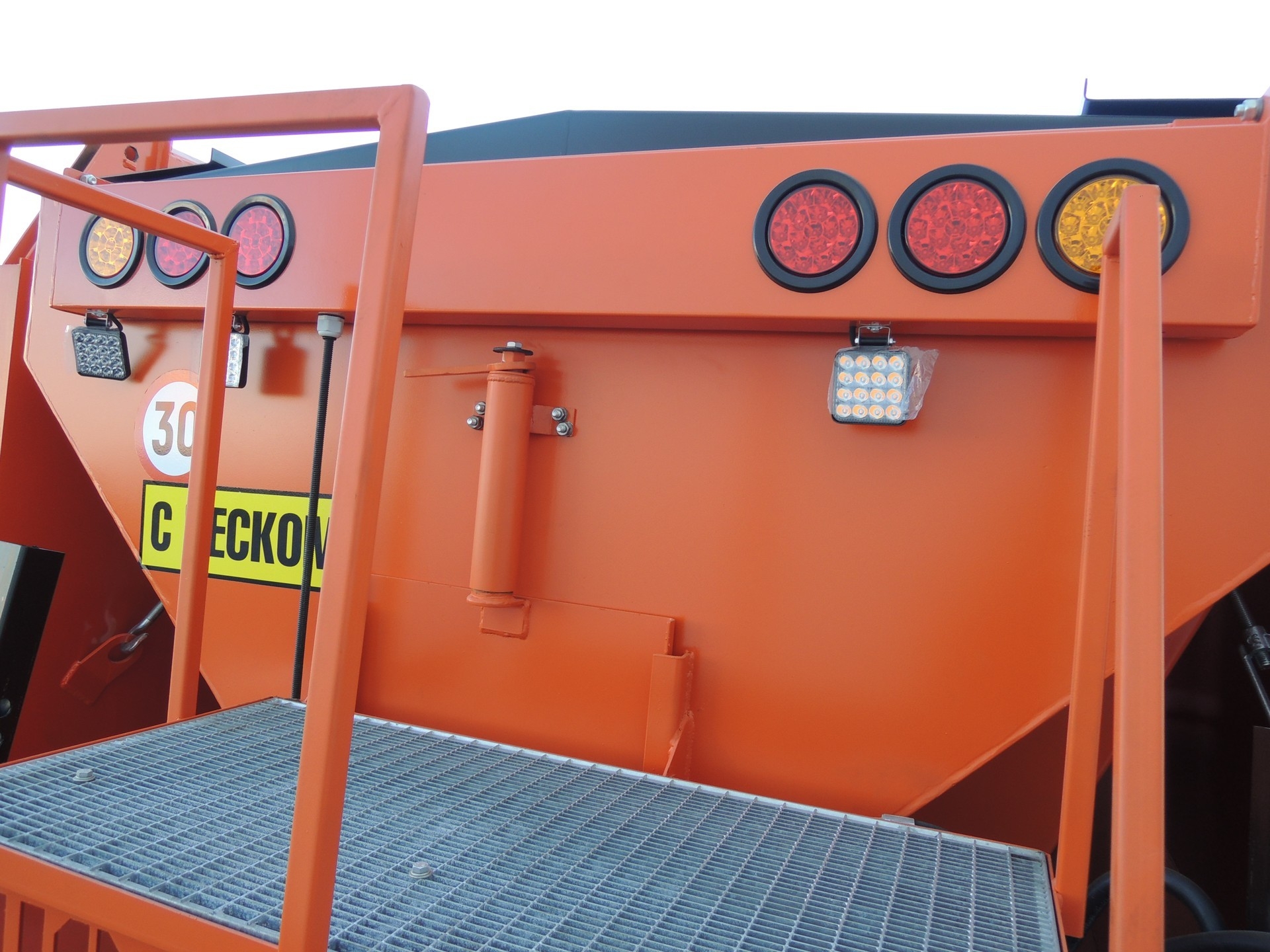

Дополнительная светотехника
Имеется: штатная рамка на кабине, аварийный маячок на задней стенке бункера
Светозвуковое оповещение при не стабильной работе гидравлики
В кабине водителя
Пескоразбрасывающее оборудование ПР предназначено для установки в кузов или на шасси автомобилей и применяется для обработки проезжей части противогололедными материалами в зимний период с целью удаления обледенения с поверхности дорог.
Устройство ПР представлено на рисунке 1
Для хранения съемного пескоразбрасывателя опционально используется специальный надрамник, скомплектованный со съёмными опорами хранения.
Одновременно, с вышеуказанным, доступны опциональные комплектации рассеивающих решеток из прутка и полосы, подшипниковых узлов на вращающихся механизмах системы подачи материала, вибратор бункера (защита от возможного зависания липкого или замерзшего материала на бортах).
Система обогрева бункера выхлопными газами базового ТС снижает ресурс работы двигателя в 2,5 раза.
Пескоразбрасывающее оборудование так же может быть оснащено опцией смачивания реагента. При использовании чистой соли, она непосредственно при вылете с лопатки смачивается реагентом для уменьшения времени реакции. Система смачивания представляет собой полимерные емкости, в которые заливается жидкий реагент. Емкости соединены между собой параллельно гибкими шлангами. Количество емкостей зависит от типа применяемого ПР. Жидкий реагент из емкостей через фильтр попадает в насос, который подает реагент в форсунку, расположенную у места вылета соли или гранул.
Допускается доработка оборудования системой асимметричной подачи (система ассиметрии) , для чего устанавливается гидроцилиндр поворота разбрасывателя.
Устройство ПР представлено на рисунке 1
Для хранения съемного пескоразбрасывателя опционально используется специальный надрамник, скомплектованный со съёмными опорами хранения.
Одновременно, с вышеуказанным, доступны опциональные комплектации рассеивающих решеток из прутка и полосы, подшипниковых узлов на вращающихся механизмах системы подачи материала, вибратор бункера (защита от возможного зависания липкого или замерзшего материала на бортах).
Система обогрева бункера выхлопными газами базового ТС снижает ресурс работы двигателя в 2,5 раза.
Пескоразбрасывающее оборудование так же может быть оснащено опцией смачивания реагента. При использовании чистой соли, она непосредственно при вылете с лопатки смачивается реагентом для уменьшения времени реакции. Система смачивания представляет собой полимерные емкости, в которые заливается жидкий реагент. Емкости соединены между собой параллельно гибкими шлангами. Количество емкостей зависит от типа применяемого ПР. Жидкий реагент из емкостей через фильтр попадает в насос, который подает реагент в форсунку, расположенную у места вылета соли или гранул.
Допускается доработка оборудования системой асимметричной подачи (система ассиметрии) , для чего устанавливается гидроцилиндр поворота разбрасывателя.
Рис. 1. Устройство ПР:
1 – бункер; 2 – конвейер; 3 – решетка бункера; 4 – разбрасыватель без асимметрии; 5 – шибер бункера; 6 – гидромотор системы подачи материала; 7 – редуктор системы подачи материала; 8 – гидромотор системы распределения материала; 9 – рама, место расположения инвентарного номера
Оборудование состоит из бункера 1 с бортами из листового металла, разбрасывателя 2 ‒ узла распределения с конической тарелкой диаметром 650 мм и 8−ю лопатками, рассеивающей решетки 3, системы подачи материала 4 ‒ конвейера, состоящего из замкнутой тяговой цепи Р2-80-290 со скребками, приводного вала со звездочками и натяжного устройства, опционально дополняемого подшипником. Шибер 5 регулирует уровень подачи материала. Так же в состав оборудований входят гидромотор системы подачи материала 6 в сборе с редуктором 7 и гидромотор системы распределения материала 8, осуществляющего вращение тарелки распределителя.
