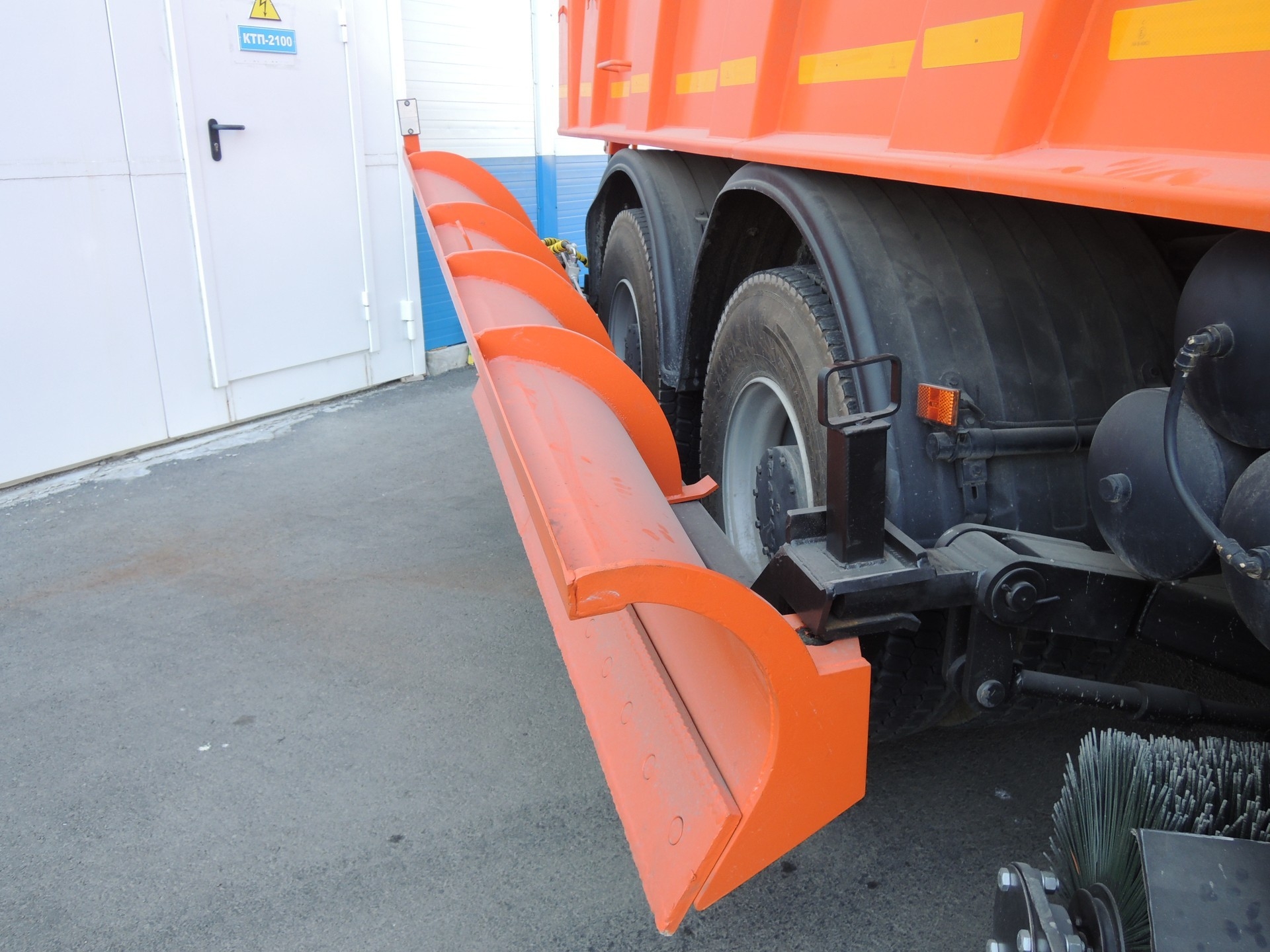

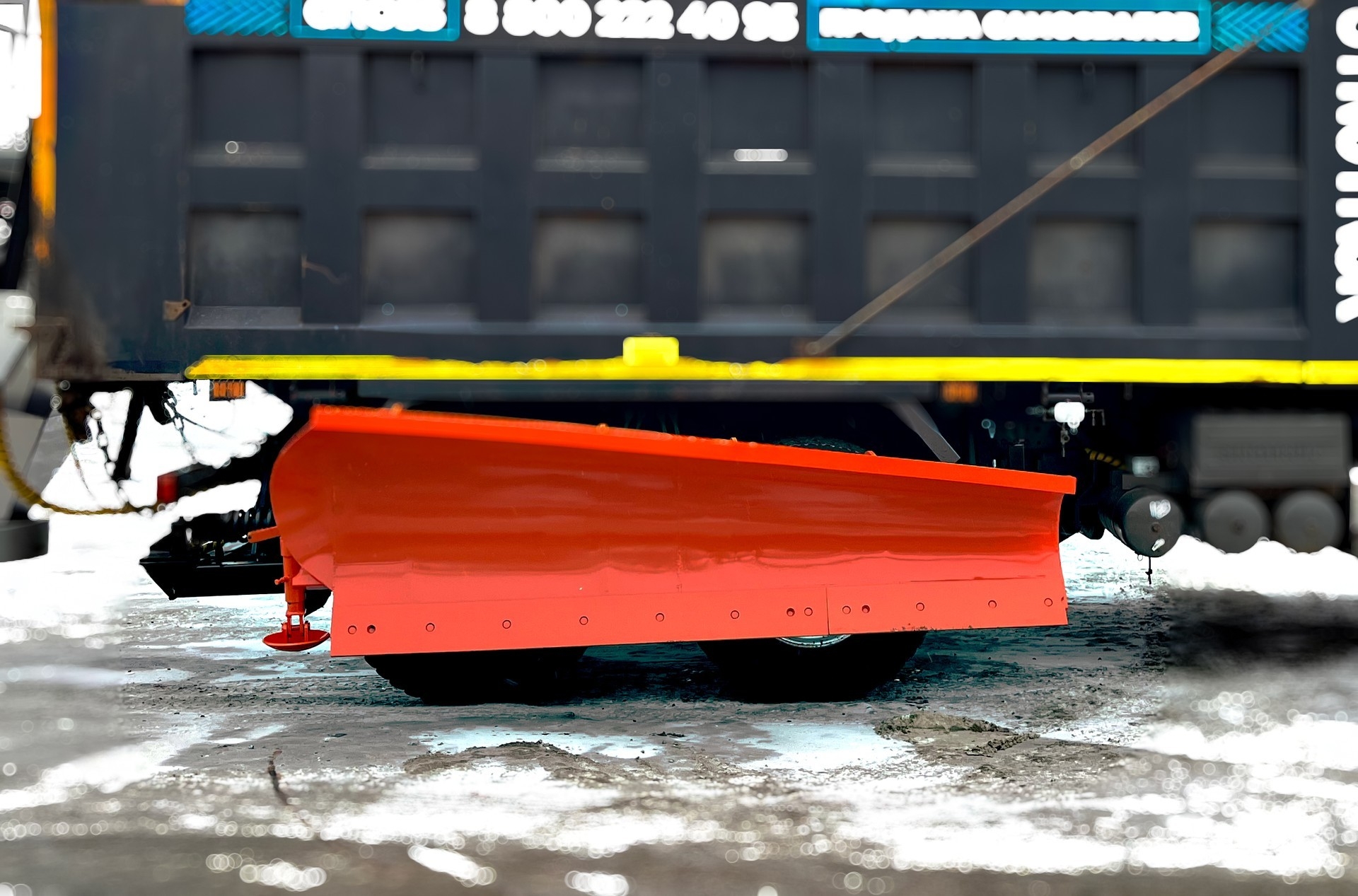

Боковой отвал ОБ.000.01 предназначен для использования в зимний период для снегоочистки. Отвал предназначен для очистки дорожного полотна, расширений проезжей части и обочины дороги.

Боковой поворотный отвал ОБ.000.01 устанавливается на правый лонжерон рамы автомобиля и используется в комбинации с передними снегоуборочными отвалами. Применение этого отвала позволяет расширить зону очистки на 2200 мм с охватом обочин.

ОБ.000.01 комплектуется стальным грейдерным ножом, гидроцилиндром на подъем/опускание и опорами скольжения, которые исключают повреждения дорожного полотна. Конструкция отвала позволяет осуществлять копирование продольного и поперечного профиля дороги.

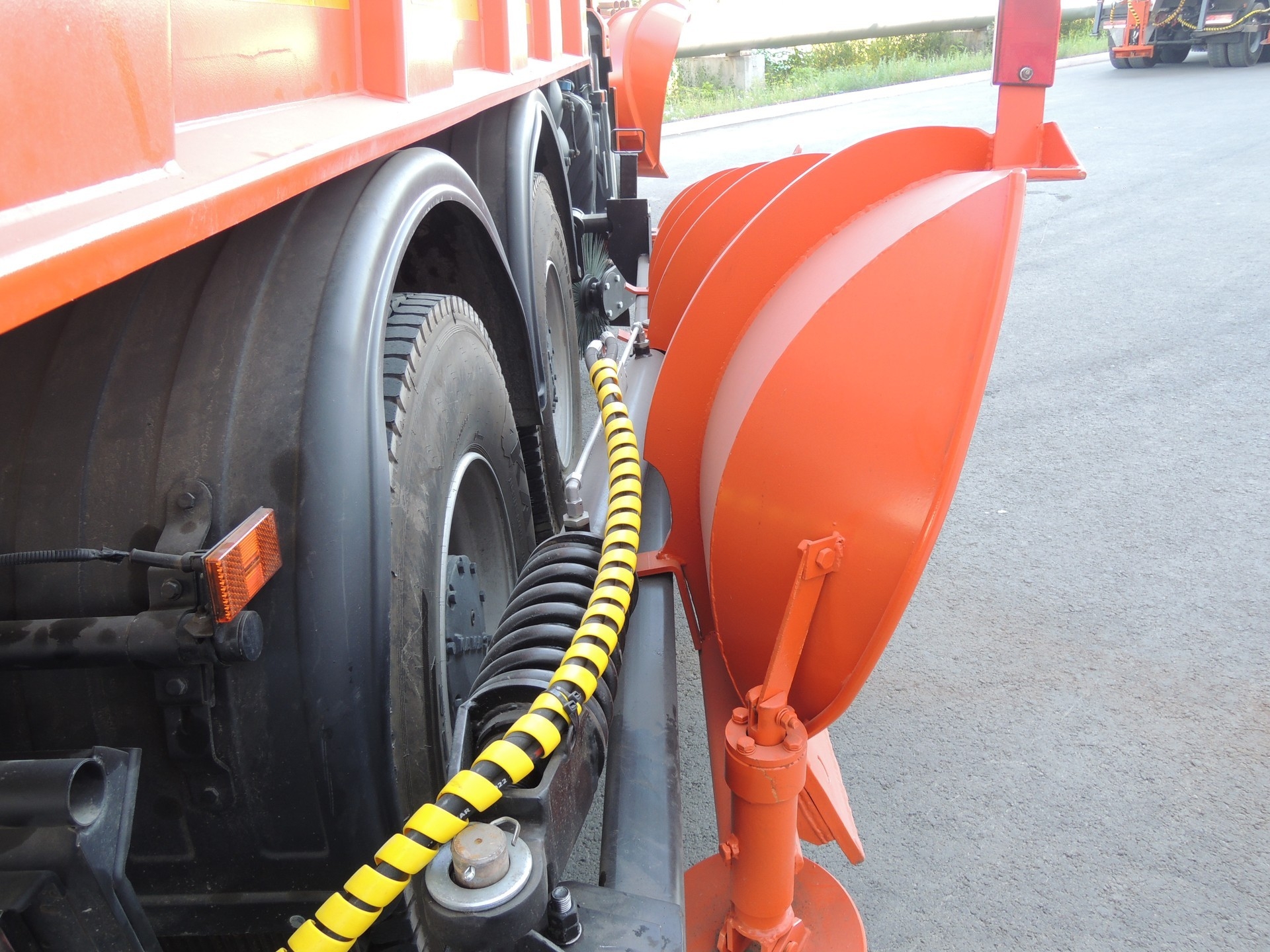

Стальной грейдерный нож и усиленная конструкция позволяют эффективно очищать не только проезжую часть, но и обочину от плотного слежавшегося снега и наледи, гидроцилиндр поворота соединен с отвалом через пружину сжатия и оснащен предохранительным клапаном и срезными болтами, что позволяет отвалу складываться при чрезмерных перегрузках во избежание повреждений конструкции или разворачивания автомобиля на дороге.

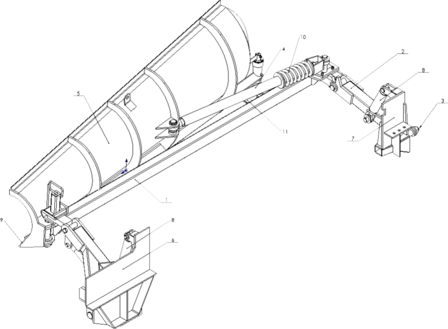

Боковой отвал ОБ-000.01 представлен на рисунке 1.

1 – балка основная; 2 – балка малая; 3 – держатель; 4 – гидроцилиндр выдвижения;
5 – каркас бокового отвала, место расположения инвентарного номера;
6 – пантограф бокового отвала; 7 – фаркоп; 8 – гидроцилиндр подъема/опускания; 9 – нож отвала; 10 – пружина сжатия; 11 – опора скольжения


1. Каркас бокового отвала (5) оснащен металлическим ножом (9), спереди шарнирно присоединяется к основной балке бокового отвала (1). Гидроцилиндр выдвижения (4) соединен с основной балкой (1) с помощью пружины сжатия (10) и служит переходу отвала в рабочее положение. Пружина сжатия срабатывает при перегрузке отвала.
Подъем и опускание вала производится при помощи гидроцилиндров (8). В транспортном положении гидроцилиндры фиксируются с помощью гидрозамков. Передняя плита навески (6) и задняя плита навески (7) устанавливаются на правый лонжерон (12) рамы автомобиля и закрепляются болтами и гайками
