Навесное оборудование для КДМ
Отвал гидроповоротный (городской) ОГ-200.002.00
Основные характеристики
Ширина обрабатываемой полосы, м
до 3,2
Усиленная конструкция отвала
сталь 5 мм,
ребра жесткости
ребра жесткости
Угол поворота
30,°
Технические характеристики отвала ОГ-200.002.00

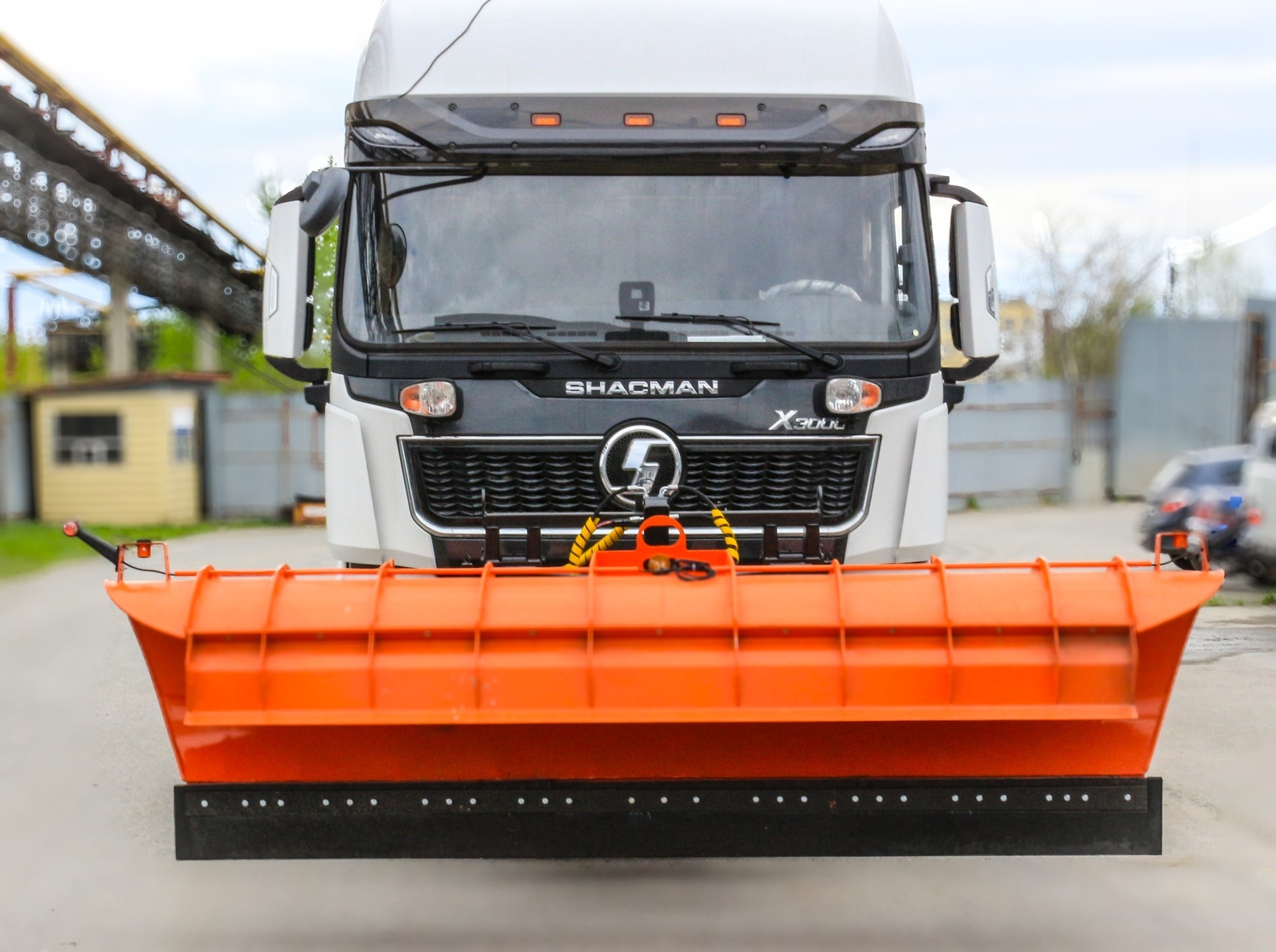

Гидроповоротный отвал ОГ-200.002.00 предназначен для бережной очистки дорожного полотна городских территорий и поселений от свежевыпавшего снега.
Применение отвала возможно на всех видах автодорог.

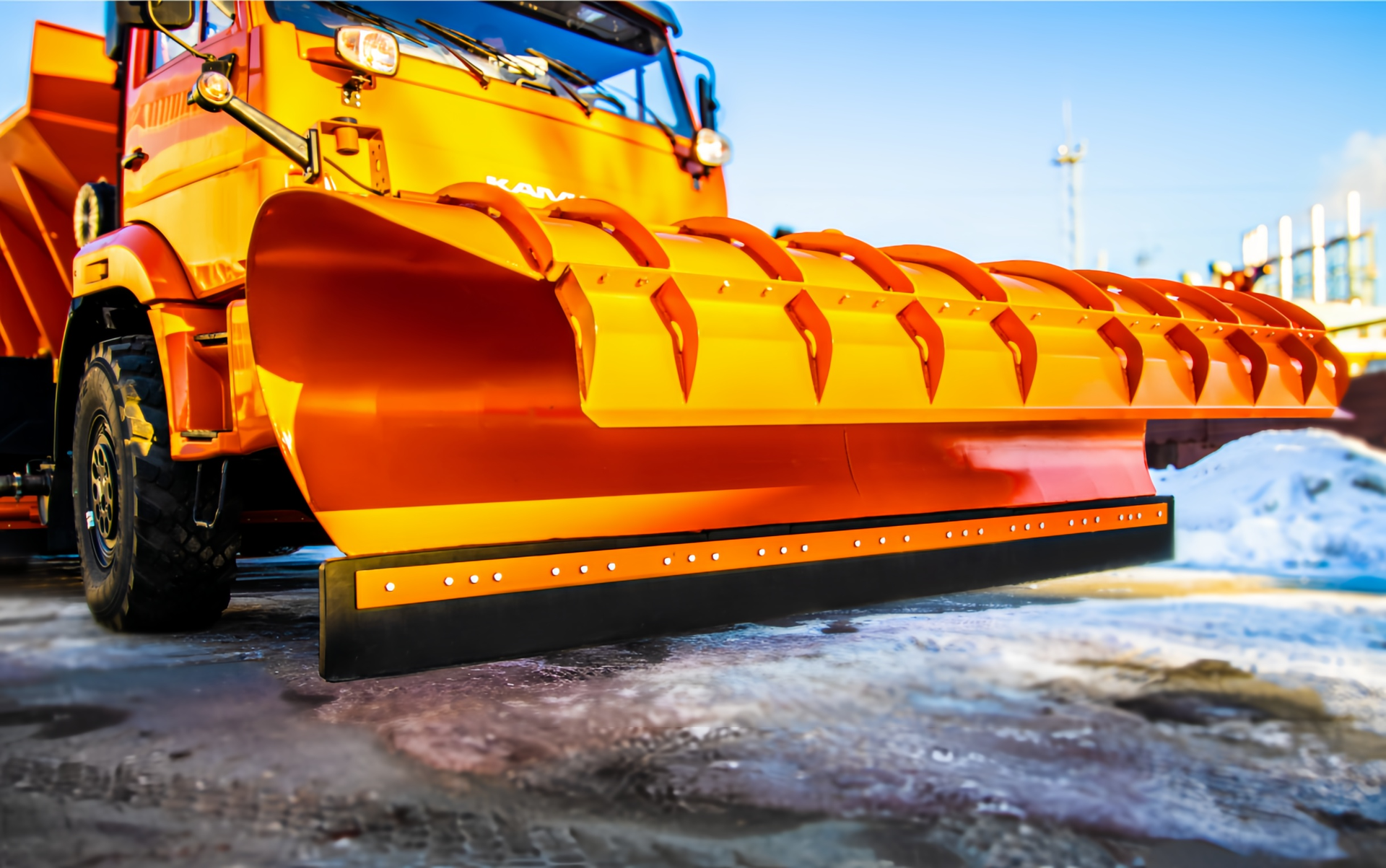

При работе отвал скользит по поверхности дороги, благодаря чему учитываются продольные и поперечные неровности. В конструкции отвала предусмотрены две пружины, которые защищают отвал при наезде на препятствия. Комплектуется отвал опорами скольжения, которые исключают повреждение дорожного полотна. Оснащен защитой от наезда на препятствия.
Резиновый лемех предохраняет дорожное покрытие от повреждения и в то же время плотно прилегает к дорожному полотну, что позволяет качественно очищать его от снега. Металлический нож позволяет производить очистку слежавшегося снега и легкой наледи. Благодаря правильному изгибу крыла отвала, снег при работе не попадает на кабину, а отбрасывается в сторону, не создавая помех движению транспорта.
Дополнительно для предотвращения переброса лёгкого взвешенного снега предусмотрен резиновый фартук на козырьке крыла отвала
Гидроповоротный отвал ОГ-200-002.00 представлен на рисунке 1.
Применение отвала возможно на всех видах автодорог.
При работе отвал скользит по поверхности дороги, благодаря чему учитываются продольные и поперечные неровности. В конструкции отвала предусмотрены две пружины, которые защищают отвал при наезде на препятствия. Комплектуется отвал опорами скольжения, которые исключают повреждение дорожного полотна. Оснащен защитой от наезда на препятствия.
Резиновый лемех предохраняет дорожное покрытие от повреждения и в то же время плотно прилегает к дорожному полотну, что позволяет качественно очищать его от снега. Металлический нож позволяет производить очистку слежавшегося снега и легкой наледи. Благодаря правильному изгибу крыла отвала, снег при работе не попадает на кабину, а отбрасывается в сторону, не создавая помех движению транспорта.
Дополнительно для предотвращения переброса лёгкого взвешенного снега предусмотрен резиновый фартук на козырьке крыла отвала
Гидроповоротный отвал ОГ-200-002.00 представлен на рисунке 1.
Рис. 1. Гидроповоротный отвал ОГ-200.002.00
1 – каркас отвала, место расположения инвентарного номера; 2 – резиновый нож; 3 – ребро жесткости; 4 – пантограф; 5 гидроцилиндр подъема/опускания;
6 – гидроцилиндры поворота

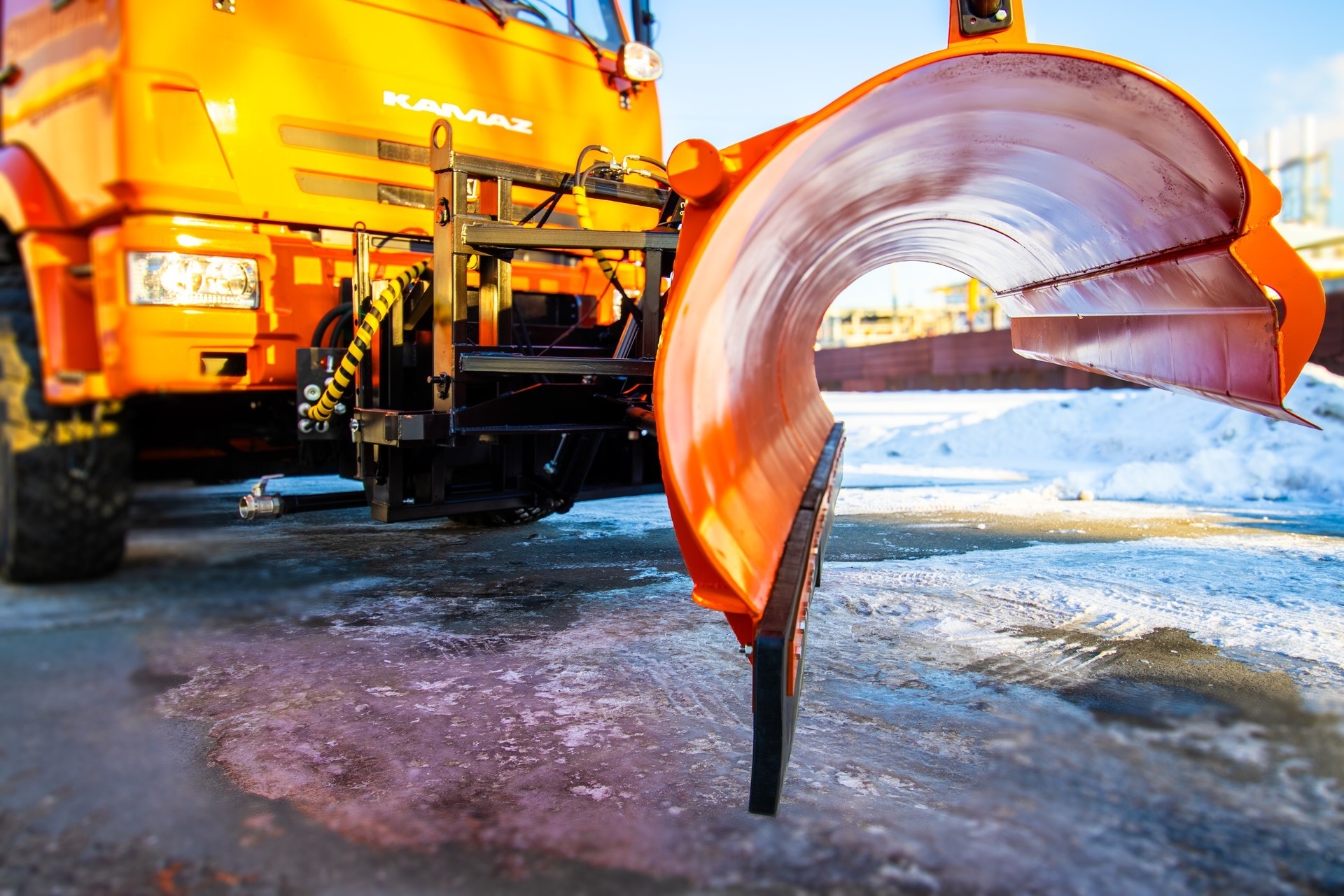

Для крепления отвала на переднюю часть рамы машины устанавливается дополнительные кронштейны с сохранением штатного бампера, расположение оборудования
6 – гидроцилиндры поворота
Для крепления отвала на переднюю часть рамы машины устанавливается дополнительные кронштейны с сохранением штатного бампера, расположение оборудования
Основные технические характеристики отвала ОГ-200.002.00
Угол поворота, °
30
Ширина обрабатываемой полосы, м
до 3,2
Высота отвала в транспортном положении, мм
890
Ширина отвала в транспортном положении, мм
3600
Толщина металла цистерны, мм
4,0
Количество гидроцилиндров подъёма-опускания, шт.
1
Количество гидроцилиндров поворота, шт.
2
Расстояние от плиты до крайней линии отвала, мм
до 2000
Скорость движения ТС во время работы, км/ч
до 40
Транспортная скорость, км/ч
до 80
Масса, кг, не более
600
Гидроповоротный отвал ОГ-200.002.00 предназначен для бережной очистки дорожного полотна городских территорий и поселений от свежевыпавшего снега.
Применение отвала возможно на всех видах автодорог.
При работе отвал скользит по поверхности дороги, благодаря чему учитываются продольные и поперечные неровности. В конструкции отвала предусмотрены две пружины, которые защищают отвал при наезде на препятствия. Комплектуется отвал опорами скольжения, которые исключают повреждение дорожного полотна. Оснащен защитой от наезда на препятствия.
Резиновый лемех предохраняет дорожное покрытие от повреждения и в то же время плотно прилегает к дорожному полотну, что позволяет качественно очищать его от снега. Металлический нож позволяет производить очистку слежавшегося снега и легкой наледи. Благодаря правильному изгибу крыла отвала, снег при работе не попадает на кабину, а отбрасывается в сторону, не создавая помех движению транспорта.
Дополнительно для предотвращения переброса лёгкого взвешенного снега предусмотрен резиновый фартук на козырьке крыла отвала
Гидроповоротный отвал ОГ-200-002.00 представлен на рисунке 1.
Применение отвала возможно на всех видах автодорог.
При работе отвал скользит по поверхности дороги, благодаря чему учитываются продольные и поперечные неровности. В конструкции отвала предусмотрены две пружины, которые защищают отвал при наезде на препятствия. Комплектуется отвал опорами скольжения, которые исключают повреждение дорожного полотна. Оснащен защитой от наезда на препятствия.
Резиновый лемех предохраняет дорожное покрытие от повреждения и в то же время плотно прилегает к дорожному полотну, что позволяет качественно очищать его от снега. Металлический нож позволяет производить очистку слежавшегося снега и легкой наледи. Благодаря правильному изгибу крыла отвала, снег при работе не попадает на кабину, а отбрасывается в сторону, не создавая помех движению транспорта.
Дополнительно для предотвращения переброса лёгкого взвешенного снега предусмотрен резиновый фартук на козырьке крыла отвала
Гидроповоротный отвал ОГ-200-002.00 представлен на рисунке 1.
Рис. 1. Гидроповоротный отвал ОГ-200.002.00
1 – каркас отвала, место расположения инвентарного номера; 2 – резиновый нож; 3 – ребро жесткости; 4 – пантограф; 5 гидроцилиндр подъема/опускания;
6 – гидроцилиндры поворота
Для крепления отвала на переднюю часть рамы машины устанавливается дополнительные кронштейны с сохранением штатного бампера, расположение оборудования
6 – гидроцилиндры поворота
Для крепления отвала на переднюю часть рамы машины устанавливается дополнительные кронштейны с сохранением штатного бампера, расположение оборудования
Технические характеристики отвала ОГ-200.002.00
Угол поворота, °
30
Ширина обрабатываемой полосы, м
до 3,2
Высота отвала в транспортном положении, мм
890
Ширина отвала в транспортном положении, мм
3600
Толщина металла цистерны, мм
4,0
Количество гидроцилиндров подъёма-опускания, шт.
1
Количество гидроцилиндров поворота, шт.
2
Расстояние от плиты до крайней линии отвала, мм
до 2000
Скорость движения ТС во время работы, км/ч
до 40
Транспортная скорость, км/ч
до 80
Масса, кг, не более
600
