Навесное оборудование для КДМ
Щетка задняя ЩЗ-000-01
Основные характеристики
Ширина обрабатываемой полосы, м
2-2,5
Рабочая скорость, км/ч
до 20
Угол поворота
25°
Технические характеристики щетки ЩЗ-000.01

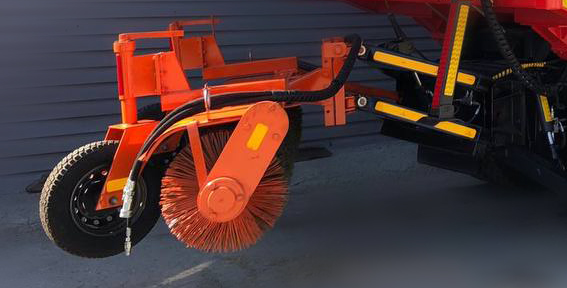

Щетка задняя ЩЗ-000.01 – навесное подметальное оборудование для КДМ.
Применяется для очистки дорог общего пользования от снега и мусора. Данное оборудование подходит для использования в летний и зимний период, имеет плавающий режим работы и возможность работать на левую и правую сторону благодаря механизму поворота на угол до 25 градусов.
Завод-изготовитель предусматривает изготовление щетки передней с дисками диаметром 800 мм.
Данное оборудование предназначено для навешивания на задней монтажной плите комбинированной дорожной машины
щетка фронтальная Щ-550 представлена на рисунке 1.
Применяется для очистки дорог общего пользования от снега и мусора. Данное оборудование подходит для использования в летний и зимний период, имеет плавающий режим работы и возможность работать на левую и правую сторону благодаря механизму поворота на угол до 25 градусов.
Завод-изготовитель предусматривает изготовление щетки передней с дисками диаметром 800 мм.
Данное оборудование предназначено для навешивания на задней монтажной плите комбинированной дорожной машины
щетка фронтальная Щ-550 представлена на рисунке 1.

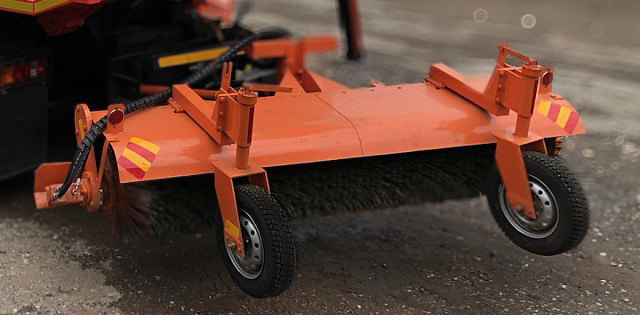

Рис. 1. Щетка задняя ЩЗ-000.01
1 – корпус щетки; 2 – гидроцилиндр поворота щетки; 3 – гидроцилиндр подъема щетки с гидрозамком; 4 – щетка ворсовая; 5 – стойка опорных колес; 6 – опорная стойка; 7 – уши транспортного положения
Оборудование состоит из корпуса 1, который представляет собой сварную конструкцию, имеющую необходимые крепежные места, с установленными на них узлами, и из ворсовой щетки 4, которая состоит из трубы и 127 шт щеточных дисков диаметром 550 мм, которые плотно прилегают друг к другу на протяжении всей длины трубы. Подъем щетки осуществляется при помощи гидроцилиндра 3 с гидрозамком, поворот – при помощи гидроцилиндра 2, вращение ворсовой щетки – при помощи гидромотора.
Так же установлены две стойки 5 опорных колес с механизмами регулировки высоты и две раскладные опорные стойки 6 для агрегатирования и хранения щетки. Для фиксации щетки в верхнем положении используются уши транспортного положения 7.
Оборудование состоит из корпуса 1, который представляет собой сварную конструкцию, имеющую необходимые крепежные места, с установленными на них узлами, и из ворсовой щетки 4, которая состоит из трубы и 127 шт щеточных дисков диаметром 550 мм, которые плотно прилегают друг к другу на протяжении всей длины трубы. Подъем щетки осуществляется при помощи гидроцилиндра 3 с гидрозамком, поворот – при помощи гидроцилиндра 2, вращение ворсовой щетки – при помощи гидромотора.
Так же установлены две стойки 5 опорных колес с механизмами регулировки высоты и две раскладные опорные стойки 6 для агрегатирования и хранения щетки. Для фиксации щетки в верхнем положении используются уши транспортного положения 7.
Основные технические характеристики щетки ЩЗ-000.01
Диаметр щеточных дисков, мм
550
Общая длина щетки, мм
3000
Ширина обрабатываемой полосы, м
2,0-2,5
Количество гидроцилиндров подъема/опускания, шт
1
Количество гидроцилиндров поворота, шт
1
Количество гидромоторов, шт
1
Угол поворота
25°
Скорость движения ТС во время работы, км/ч
до 20
Транспортная скорость, км/ч
30
Вес щетки, кг
685
Скорость вращения, об/мин
700
Материал ворса
Полипропилен
Щетка задняя ЩЗ-000.01 – навесное подметальное оборудование для КДМ.
Применяется для очистки дорог общего пользования от снега и мусора. Данное оборудование подходит для использования в летний и зимний период, имеет плавающий режим работы и возможность работать на левую и правую сторону благодаря механизму поворота на угол до 25 градусов.
Завод-изготовитель предусматривает изготовление щетки передней с дисками диаметром 800 мм.
Данное оборудование предназначено для навешивания на задней монтажной плите комбинированной дорожной машины
щетка задняя ЩЗ-000.01 представлена на рисунке 1.
Применяется для очистки дорог общего пользования от снега и мусора. Данное оборудование подходит для использования в летний и зимний период, имеет плавающий режим работы и возможность работать на левую и правую сторону благодаря механизму поворота на угол до 25 градусов.
Завод-изготовитель предусматривает изготовление щетки передней с дисками диаметром 800 мм.
Данное оборудование предназначено для навешивания на задней монтажной плите комбинированной дорожной машины
щетка задняя ЩЗ-000.01 представлена на рисунке 1.
Рис. 1. Щетка задняя ЩЗ-000.01
1 – корпус щетки; 2 – гидроцилиндр поворота щетки; 3 – гидроцилиндр подъема щетки с гидрозамком; 4 – щетка ворсовая; 5 – стойка опорных колес; 6 – опорная стойка; 7 – уши транспортного положения
Оборудование состоит из корпуса 1, который представляет собой сварную конструкцию, имеющую необходимые крепежные места, с установленными на них узлами, и из ворсовой щетки 4, которая состоит из трубы и 127 шт щеточных дисков диаметром 550 мм, которые плотно прилегают друг к другу на протяжении всей длины трубы. Подъем щетки осуществляется при помощи гидроцилиндра 3 с гидрозамком, поворот – при помощи гидроцилиндра 2, вращение ворсовой щетки – при помощи гидромотора.
Так же установлены две стойки 5 опорных колес с механизмами регулировки высоты и две раскладные опорные стойки 6 для агрегатирования и хранения щетки. Для фиксации щетки в верхнем положении используются уши транспортного положения 7.
Оборудование состоит из корпуса 1, который представляет собой сварную конструкцию, имеющую необходимые крепежные места, с установленными на них узлами, и из ворсовой щетки 4, которая состоит из трубы и 127 шт щеточных дисков диаметром 550 мм, которые плотно прилегают друг к другу на протяжении всей длины трубы. Подъем щетки осуществляется при помощи гидроцилиндра 3 с гидрозамком, поворот – при помощи гидроцилиндра 2, вращение ворсовой щетки – при помощи гидромотора.
Так же установлены две стойки 5 опорных колес с механизмами регулировки высоты и две раскладные опорные стойки 6 для агрегатирования и хранения щетки. Для фиксации щетки в верхнем положении используются уши транспортного положения 7.
Основные технические характеристики щетки Щ-550
Высота отвала в транспортном положении, мм
500
Длина отвала в транспортном положении, мм
3000
Ширина обрабатываемой полосы, м
2,8/3,3
Количество гидроцилиндров подъема/опускания
2
Ширина отвала в транспортном положении, мм
1600
Количество гидроцилиндров подъема/опускания, шт
2
Количество гидроцилиндров выдвижения
1
Угол поворота
25°
Скорость движения ТС во время работы, км/ч
до 40
Транспортная скорость, км/ч
60
Вес отвала, кг
424
