Грейдерный отвал АГОН-3.3
Основные характеристики АГОН-3.3
Длина
отвала
отвала
3 000 мм
Высота
отвала
отвала
500 мм
Ширина
обработки
обработки
до 3,3 м
Угол
поворота
поворота
25°
Рабочая
скорость
скорость
до 40 км/ч
Грейдерный отвал АГОН-3.3 — это высококачественное навесное оборудование, предназначенное для установки под раму грузового автомобиля. Он эффективно используется для уборки снега и наледи в зимний период, а также для планирования грунтовых дорог в летний сезон. Отвал обеспечивает высокую производительность и манёвренность, что делает его идеальным выбором для коммунальных служб и дорожных предприятий.
Преимущества:
Грейдерный отвал АГОН-3.3 — это надёжное и эффективное решение для коммунальных и дорожных служб, обеспечивающее высокое качество уборки и планировки дорог.
Мы предлагаем поставку оборудования по индивидуальным параметрам, гарантийное обслуживание и доставку по всей России и СНГ.
Преимущества:
- Высокая прочность благодаря конструкции из двойного листа легированной стали;
- Эффективная работа при уборке снега и планировании дорог;
- Удобное управление из кабины автомобиля с помощью многофункционального пульта
- Защита от повреждений за счёт пружины гидроподжима, регулирующей давление ножа на дорожное полотно
Грейдерный отвал АГОН-3.3 — это надёжное и эффективное решение для коммунальных и дорожных служб, обеспечивающее высокое качество уборки и планировки дорог.
Мы предлагаем поставку оборудования по индивидуальным параметрам, гарантийное обслуживание и доставку по всей России и СНГ.
Технические характеристики отвала АГОН-3.3
Автогрейдерный неповоротный отвал АГОН-3.3 в зимний период предназначен для удаления снега и наледи, а в летний — для планирования грунтовых дорог.
Отвал устанавливается под раму грузового автомобиля. Ширина его работы может изменяться от 2,8 до 3,3 метров за счет выдвижного крыла в правую сторону.
АГОН-3.3 изготавливается методом гибки из двойного листа легированной стали, что придает ему особую прочность, а форма крыла обеспечивает высокую эффективность при его работе. Конструкцией предусмотрена пружина гидроподжима отвала к дорожному полотну, которая регулирует давление режущей кромки, и в тоже время выполняет защитную функцию при наезде на препятствие.
Комплектуется отвал универсальным ножом из специальной износостойкой стали, зубчатая кромка позволяет легко врезаться в плотно слежавшийся снег и наледь. Так же есть возможность приобретения ножа с ровной кромкой, которая подходит для планировочных работ.
Управление отвалом полностью осуществляется из кабины автомобиля при помощи специализированного многофункционального пульта.
Отвал неповоротный автогрейдерный с выдвижным крылом АГОН-3.3 предназначен для использования в зимний период для очистки дорог от снежного наката и наледи; в летний период – для планирования грунтовых дорог. Использование отвала для других целей считается несоответствующим назначению.
Отвал устанавливается под раму грузового автомобиля. Ширина его работы может изменяться от 2,8 до 3,3 метров за счет выдвижного крыла в правую сторону.
АГОН-3.3 изготавливается методом гибки из двойного листа легированной стали, что придает ему особую прочность, а форма крыла обеспечивает высокую эффективность при его работе. Конструкцией предусмотрена пружина гидроподжима отвала к дорожному полотну, которая регулирует давление режущей кромки, и в тоже время выполняет защитную функцию при наезде на препятствие.
Комплектуется отвал универсальным ножом из специальной износостойкой стали, зубчатая кромка позволяет легко врезаться в плотно слежавшийся снег и наледь. Так же есть возможность приобретения ножа с ровной кромкой, которая подходит для планировочных работ.
Управление отвалом полностью осуществляется из кабины автомобиля при помощи специализированного многофункционального пульта.
Отвал неповоротный автогрейдерный с выдвижным крылом АГОН-3.3 предназначен для использования в зимний период для очистки дорог от снежного наката и наледи; в летний период – для планирования грунтовых дорог. Использование отвала для других целей считается несоответствующим назначению.

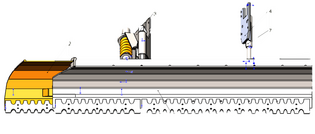

Рис. 1. Грейдерный отвал АГОН-3.3 вид спереди

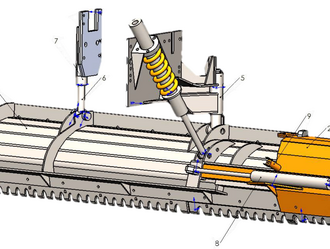

Рис. 2. Грейдерный отвал АГОН-3.3 вид сзади
1 – лист отвала; 2 – крыло выдвижное; 3 – кронштейн правый в сборе; 4 – кронштейн
левый в сборе; 5 – регулирующее устройство правого кронштейна; 6 – регулирующее устройство левого кронштейна; 7 – гидроцилиндр подъема; 8 – гидроцилиндр выдвижного крыла; 9 – фиксатор выдвижного крыла; 10 – место расположения инвентарного номера
Автогрейдерный отвал соединяется с помощью осей с корпусами регулирующих устройств 5, 6. Гидроцилиндр подъёма отвала 7 с помощью оси соединяется с основным отвалом 1. На основной отвал 1 устанавливается выдвижное крыло 2 и гидроцилиндр 8 для его перемещения. Кронштейны 3, 4 с гидроцилиндром подъёма 7 и корпусами регулирующих устройств 5, 6 устанавливаются на левый и правый лонжерон автомобиля, и крепятся к раме болтами М16.
левый в сборе; 5 – регулирующее устройство правого кронштейна; 6 – регулирующее устройство левого кронштейна; 7 – гидроцилиндр подъема; 8 – гидроцилиндр выдвижного крыла; 9 – фиксатор выдвижного крыла; 10 – место расположения инвентарного номера
Автогрейдерный отвал соединяется с помощью осей с корпусами регулирующих устройств 5, 6. Гидроцилиндр подъёма отвала 7 с помощью оси соединяется с основным отвалом 1. На основной отвал 1 устанавливается выдвижное крыло 2 и гидроцилиндр 8 для его перемещения. Кронштейны 3, 4 с гидроцилиндром подъёма 7 и корпусами регулирующих устройств 5, 6 устанавливаются на левый и правый лонжерон автомобиля, и крепятся к раме болтами М16.
Основные технические характеристики отвала АГОН-3.3
Высота отвала в транспортном положении, мм
500
Длина отвала в транспортном положении, мм
3000
Ширина обрабатываемой полосы, м
2,8/3,3
Количество гидроцилиндров подъема/опускания
2
Ширина отвала в транспортном положении, мм
1600
Количество гидроцилиндров подъема/опускания, шт
2
Количество гидроцилиндров выдвижения
1
Угол поворота
25°
Скорость движения ТС во время работы, км/ч
до 40
Транспортная скорость, км/ч
60
Вес отвала, кг
424
Автогрейдерный неповоротный отвал АГОН-3.3 в зимний период предназначен для удаления снега и наледи, а в летний — для планирования грунтовых дорог.
Отвал устанавливается под раму грузового автомобиля. Ширина его работы может изменяться от 2,8 до 3,3 метров за счет выдвижного крыла в правую сторону.
АГОН-3.3 изготавливается методом гибки из двойного листа легированной стали, что придает ему особую прочность, а форма крыла обеспечивает высокую эффективность при его работе. Конструкцией предусмотрена пружина гидроподжима отвала к дорожному полотну, которая регулирует давление режущей кромки, и в тоже время выполняет защитную функцию при наезде на препятствие.
Комплектуется отвал универсальным ножом из специальной износостойкой стали, зубчатая кромка позволяет легко врезаться в плотно слежавшийся снег и наледь. Так же есть возможность приобретения ножа с ровной кромкой, которая подходит для планировочных работ.
Управление отвалом полностью осуществляется из кабины автомобиля при помощи специализированного многофункционального пульта.
Отвал неповоротный автогрейдерный с выдвижным крылом АГОН-3.3 предназначен для использования в зимний период для очистки дорог от снежного наката и наледи; в летний период – для планирования грунтовых дорог. Использование отвала для других целей считается несоответствующим назначению.
Грейдерный отвал АГОН 3.3 представлен на рисунках 1 и 2.
Отвал устанавливается под раму грузового автомобиля. Ширина его работы может изменяться от 2,8 до 3,3 метров за счет выдвижного крыла в правую сторону.
АГОН-3.3 изготавливается методом гибки из двойного листа легированной стали, что придает ему особую прочность, а форма крыла обеспечивает высокую эффективность при его работе. Конструкцией предусмотрена пружина гидроподжима отвала к дорожному полотну, которая регулирует давление режущей кромки, и в тоже время выполняет защитную функцию при наезде на препятствие.
Комплектуется отвал универсальным ножом из специальной износостойкой стали, зубчатая кромка позволяет легко врезаться в плотно слежавшийся снег и наледь. Так же есть возможность приобретения ножа с ровной кромкой, которая подходит для планировочных работ.
Управление отвалом полностью осуществляется из кабины автомобиля при помощи специализированного многофункционального пульта.
Отвал неповоротный автогрейдерный с выдвижным крылом АГОН-3.3 предназначен для использования в зимний период для очистки дорог от снежного наката и наледи; в летний период – для планирования грунтовых дорог. Использование отвала для других целей считается несоответствующим назначению.
Грейдерный отвал АГОН 3.3 представлен на рисунках 1 и 2.

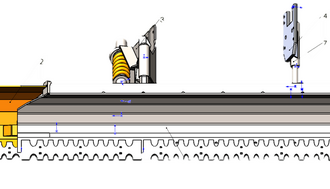

Рис. 1. Грейдерный отвал АГОН-3.3 вид спереди
Рис. 2. Грейдерный отвал АГОН-3.3 вид сзади
1 – лист отвала; 2 – крыло выдвижное; 3 – кронштейн правый в сборе; 4 – кронштейн
левый в сборе; 5 – регулирующее устройство правого кронштейна; 6 – регулирующее устройство левого кронштейна; 7 – гидроцилиндр подъема; 8 – гидроцилиндр выдвижного крыла; 9 – фиксатор выдвижного крыла; 10 – место расположения инвентарного номера
Автогрейдерный отвал соединяется с помощью осей с корпусами регулирующих устройств 5, 6. Гидроцилиндр подъёма отвала 7 с помощью оси соединяется с основным отвалом 1. На основной отвал 1 устанавливается выдвижное крыло 2 и гидроцилиндр 8 для его перемещения. Кронштейны 3, 4 с гидроцилиндром подъёма 7 и корпусами регулирующих устройств 5, 6 устанавливаются на левый и правый лонжерон автомобиля, и крепятся к раме болтами М16.
левый в сборе; 5 – регулирующее устройство правого кронштейна; 6 – регулирующее устройство левого кронштейна; 7 – гидроцилиндр подъема; 8 – гидроцилиндр выдвижного крыла; 9 – фиксатор выдвижного крыла; 10 – место расположения инвентарного номера
Автогрейдерный отвал соединяется с помощью осей с корпусами регулирующих устройств 5, 6. Гидроцилиндр подъёма отвала 7 с помощью оси соединяется с основным отвалом 1. На основной отвал 1 устанавливается выдвижное крыло 2 и гидроцилиндр 8 для его перемещения. Кронштейны 3, 4 с гидроцилиндром подъёма 7 и корпусами регулирующих устройств 5, 6 устанавливаются на левый и правый лонжерон автомобиля, и крепятся к раме болтами М16.
Основные технические характеристики отвала АГОН-3.3
Высота отвала в транспортном положении, мм
500
Длина отвала в транспортном положении, мм
3000
Ширина обрабатываемой полосы, м
2,8/3,3
Количество гидроцилиндров подъема/опускания
2
Ширина отвала в транспортном положении, мм
1600
Количество гидроцилиндров подъема/опускания, шт
2
Количество гидроцилиндров выдвижения
1
Угол поворота
25°
Скорость движения ТС во время работы, км/ч
до 40
Транспортная скорость, км/ч
60
Вес отвала, кг
424
Рекомендуем к приобретению

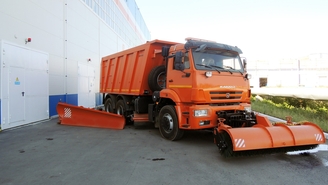

КДМ на базе самосвала Камаз 6520
