Отвал боковой ОБ-000.01
Основные характеристики ОБ-000.01
Длина
отвала
отвала
3 500 мм
Высота
отвала
отвала
1 150 мм
Ширина
обработки
обработки
до 2,2 м
Угол
установки
установки
45°
Рабочая
скорость
скорость
до 60 км/ч
Отвал боковой ОБ‑000‑01 — это высокопроизводительное навесное оборудование для комбинированных дорожных машин (КДМ) и коммунальной техники, предназначенное для эффективной очистки дорог, и обочин от снега.
Отвал обладает плавающим механизмом работы, что позволяет ему адаптироваться к неровностям дорожного покрытия и обеспечивать равномерное очищение. Конструкция предусматривает гидравлическое управление подъёмом и поворотом, что делает эксплуатацию удобной и безопасной.
Особенности конструкции:
Отвал боковой ОБ‑000‑01 обеспечивает эффективную уборку в зимнее время года, сокращает количество проходов и повышает безопасность дорожного движения. Компания ТД "УЗДМ" предлагает оборудование с гарантией, доставкой по России и сервисным обслуживанием.
Отвал обладает плавающим механизмом работы, что позволяет ему адаптироваться к неровностям дорожного покрытия и обеспечивать равномерное очищение. Конструкция предусматривает гидравлическое управление подъёмом и поворотом, что делает эксплуатацию удобной и безопасной.
Особенности конструкции:
- Ширина рабочей полосы: оптимизирована для уборки широких участков;
- Рабочий угол: до 45°;
- Прочность конструкции: усиленные материалы корпуса и ножей для долгого срока службы;
- Гидропривод: обеспечивает подъём и опускание отвала, минимизирует ручной труд;
- Универсальность: совместимость с большинством моделей КДМ и дорожно-коммунальной техники.
Отвал боковой ОБ‑000‑01 обеспечивает эффективную уборку в зимнее время года, сокращает количество проходов и повышает безопасность дорожного движения. Компания ТД "УЗДМ" предлагает оборудование с гарантией, доставкой по России и сервисным обслуживанием.
Технические характеристики отвала ОБ-000.01
Боковой отвал ОБ.000.01 предназначен для использования в зимний период для снегоочистки. Отвал предназначен для очистки дорожного полотна, расширений проезжей части и обочины дороги.
Боковой поворотный отвал ОБ.000.01 устанавливается на правый лонжерон рамы автомобиля и используется в комбинации с передними снегоуборочными отвалами. Применение этого отвала позволяет расширить зону очистки на 2200 мм с охватом обочин.
ОБ.000.01 комплектуется стальным грейдерным ножом, гидроцилиндром на подъем/опускание и опорами скольжения, которые исключают повреждения дорожного полотна. Конструкция отвала позволяет осуществлять копирование продольного и поперечного профиля дороги.
Стальной грейдерный нож и усиленная конструкция позволяют эффективно очищать не только проезжую часть, но и обочину от плотного слежавшегося снега и наледи, гидроцилиндр поворота соединен с отвалом через пружину сжатия и оснащен предохранительным клапаном и срезными болтами, что позволяет отвалу складываться при чрезмерных перегрузках во избежание повреждений конструкции или разворачивания автомобиля на дороге.
Боковой поворотный отвал ОБ.000.01 устанавливается на правый лонжерон рамы автомобиля и используется в комбинации с передними снегоуборочными отвалами. Применение этого отвала позволяет расширить зону очистки на 2200 мм с охватом обочин.
ОБ.000.01 комплектуется стальным грейдерным ножом, гидроцилиндром на подъем/опускание и опорами скольжения, которые исключают повреждения дорожного полотна. Конструкция отвала позволяет осуществлять копирование продольного и поперечного профиля дороги.
Стальной грейдерный нож и усиленная конструкция позволяют эффективно очищать не только проезжую часть, но и обочину от плотного слежавшегося снега и наледи, гидроцилиндр поворота соединен с отвалом через пружину сжатия и оснащен предохранительным клапаном и срезными болтами, что позволяет отвалу складываться при чрезмерных перегрузках во избежание повреждений конструкции или разворачивания автомобиля на дороге.
Рис. 1. Боковой отвал ОБ-000.01
1 – балка основная; 2 – балка малая; 3 – держатель; 4 – гидроцилиндр выдвижения;
5 – каркас бокового отвала, место расположения инвентарного номера;
6 – пантограф бокового отвала; 7 – фаркоп; 8 – гидроцилиндр подъема/опускания; 9 – нож отвала; 10 – пружина сжатия; 11 – опора скольжения
5 – каркас бокового отвала, место расположения инвентарного номера;
6 – пантограф бокового отвала; 7 – фаркоп; 8 – гидроцилиндр подъема/опускания; 9 – нож отвала; 10 – пружина сжатия; 11 – опора скольжения
1. Каркас бокового отвала (5) оснащен металлическим ножом (9), спереди шарнирно присоединяется к основной балке бокового отвала (1). Гидроцилиндр выдвижения (4) соединен с основной балкой (1) с помощью пружины сжатия (10) и служит переходу отвала в рабочее положение. Пружина сжатия срабатывает при перегрузке отвала.
Подъем и опускание вала производится при помощи гидроцилиндров (8). В транспортном положении гидроцилиндры фиксируются с помощью гидрозамков. Передняя плита навески (6) и задняя плита навески (7) устанавливаются на правый лонжерон (12) рамы автомобиля и закрепляются болтами и гайками
Подъем и опускание вала производится при помощи гидроцилиндров (8). В транспортном положении гидроцилиндры фиксируются с помощью гидрозамков. Передняя плита навески (6) и задняя плита навески (7) устанавливаются на правый лонжерон (12) рамы автомобиля и закрепляются болтами и гайками
Основные технические характеристики отвала ОБ-000.01
Угол установки отвала к продольной оси автомобиля, °
45
Ширина обрабатываемой полосы, м
до 2,2
Высота отвала в транспортном положении, мм
1150
Длина отвала в транспортном положении, мм
3500
Ширина отвала в транспортном положении, мм
1600
Количество гидроцилиндров подъема/опускания, шт
2
Количество гидроцилиндров поворота, мм
1
Расстояние от плиты до крайней линии отвала, мм
2500
Скорость движения ТС во время работы, км/ч
до 60
Транспортная скорость, км/ч
60
Вес отвала, кг
676
Боковой отвал ОБ.000.01 предназначен для использования в зимний период для снегоочистки. Отвал предназначен для очистки дорожного полотна, расширений проезжей части и обочины дороги.
Боковой поворотный отвал ОБ.000.01 устанавливается на правый лонжерон рамы автомобиля и используется в комбинации с передними снегоуборочными отвалами. Применение этого отвала позволяет расширить зону очистки на 2200 мм с охватом обочин.
ОБ.000.01 комплектуется стальным грейдерным ножом, гидроцилиндром на подъем/опускание и опорами скольжения, которые исключают повреждения дорожного полотна. Конструкция отвала позволяет осуществлять копирование продольного и поперечного профиля дороги.
Стальной грейдерный нож и усиленная конструкция позволяют эффективно очищать не только проезжую часть, но и обочину от плотного слежавшегося снега и наледи, гидроцилиндр поворота соединен с отвалом через пружину сжатия и оснащен предохранительным клапаном и срезными болтами, что позволяет отвалу складываться при чрезмерных перегрузках во избежание повреждений конструкции или разворачивания автомобиля на дороге.
Боковой отвал ОБ-000.01 представлен на рисунке 1.
Боковой поворотный отвал ОБ.000.01 устанавливается на правый лонжерон рамы автомобиля и используется в комбинации с передними снегоуборочными отвалами. Применение этого отвала позволяет расширить зону очистки на 2200 мм с охватом обочин.
ОБ.000.01 комплектуется стальным грейдерным ножом, гидроцилиндром на подъем/опускание и опорами скольжения, которые исключают повреждения дорожного полотна. Конструкция отвала позволяет осуществлять копирование продольного и поперечного профиля дороги.
Стальной грейдерный нож и усиленная конструкция позволяют эффективно очищать не только проезжую часть, но и обочину от плотного слежавшегося снега и наледи, гидроцилиндр поворота соединен с отвалом через пружину сжатия и оснащен предохранительным клапаном и срезными болтами, что позволяет отвалу складываться при чрезмерных перегрузках во избежание повреждений конструкции или разворачивания автомобиля на дороге.
Боковой отвал ОБ-000.01 представлен на рисунке 1.
Рис. 1. Боковой отвал ОБ-000.01
1 – балка основная; 2 – балка малая; 3 – держатель; 4 – гидроцилиндр выдвижения;
5 – каркас бокового отвала, место расположения инвентарного номера;
6 – пантограф бокового отвала; 7 – фаркоп; 8 – гидроцилиндр подъема/опускания; 9 – нож отвала; 10 – пружина сжатия; 11 – опора скольжения
1. Каркас бокового отвала (5) оснащен металлическим ножом (9), спереди шарнирно присоединяется к основной балке бокового отвала (1). Гидроцилиндр выдвижения (4) соединен с основной балкой (1) с помощью пружины сжатия (10) и служит переходу отвала в рабочее положение. Пружина сжатия срабатывает при перегрузке отвала.
Подъем и опускание вала производится при помощи гидроцилиндров (8). В транспортном положении гидроцилиндры фиксируются с помощью гидрозамков. Передняя плита навески (6) и задняя плита навески (7) устанавливаются на правый лонжерон (12) рамы автомобиля и закрепляются болтами и гайками
5 – каркас бокового отвала, место расположения инвентарного номера;
6 – пантограф бокового отвала; 7 – фаркоп; 8 – гидроцилиндр подъема/опускания; 9 – нож отвала; 10 – пружина сжатия; 11 – опора скольжения
1. Каркас бокового отвала (5) оснащен металлическим ножом (9), спереди шарнирно присоединяется к основной балке бокового отвала (1). Гидроцилиндр выдвижения (4) соединен с основной балкой (1) с помощью пружины сжатия (10) и служит переходу отвала в рабочее положение. Пружина сжатия срабатывает при перегрузке отвала.
Подъем и опускание вала производится при помощи гидроцилиндров (8). В транспортном положении гидроцилиндры фиксируются с помощью гидрозамков. Передняя плита навески (6) и задняя плита навески (7) устанавливаются на правый лонжерон (12) рамы автомобиля и закрепляются болтами и гайками
1 – балка основная; 2 – балка малая; 3 – держатель; 4 – гидроцилиндр выдвижения; 5 – каркас бокового отвала, место расположения инвентарного номера; 6 – пантограф бокового отвала; 7 – фаркоп; 8 – гидроцилиндр подъема/опускания; 9 – нож отвала; 10 – пружина сжатия; 11 – опора скольжения
1. Каркас бокового отвала (5) оснащен металлическим ножом (9), спереди шарнирно присоединяется к основной балке бокового отвала (1). Гидроцилиндр выдвижения (4) соединен с основной балкой (1) с помощью пружины сжатия (10) и служит переходу отвала в рабочее положение. Пружина сжатия срабатывает при перегрузке отвала.
Подъем и опускание вала производится при помощи гидроцилиндров (8). В транспортном положении гидроцилиндры фиксируются с помощью гидрозамков. Передняя плита навески (6) и задняя плита навески (7) устанавливаются на правый лонжерон (12) рамы автомобиля и закрепляются болтами и гайками
1. Каркас бокового отвала (5) оснащен металлическим ножом (9), спереди шарнирно присоединяется к основной балке бокового отвала (1). Гидроцилиндр выдвижения (4) соединен с основной балкой (1) с помощью пружины сжатия (10) и служит переходу отвала в рабочее положение. Пружина сжатия срабатывает при перегрузке отвала.
Подъем и опускание вала производится при помощи гидроцилиндров (8). В транспортном положении гидроцилиндры фиксируются с помощью гидрозамков. Передняя плита навески (6) и задняя плита навески (7) устанавливаются на правый лонжерон (12) рамы автомобиля и закрепляются болтами и гайками
Основные технические характеристики отвала ОБ-000.01
Угол установки отвала к продольной оси автомобиля, °
45
Ширина обрабатываемой полосы, м
до 2,2
Высота отвала в транспортном положении, мм
1150
Длина отвала в транспортном положении, мм
3500
Ширина отвала в транспортном положении, мм
1600
Количество гидроцилиндров подъема/опускания, шт
2
Количество гидроцилиндров поворота, мм
1
Расстояние от плиты до крайней линии отвала, мм
2500
Скорость движения ТС во время работы, км/ч
до 60
Транспортная скорость, км/ч
60
Вес отвала, кг
676
Рекомендуем к приобретению

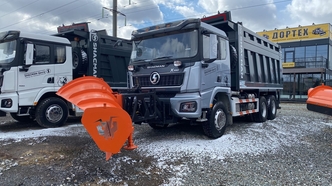

КДМ на базе самосвала SHACMAN X3000 (6x4)
